Temperature range | Indoor controlled environment (-10°C/+60°C) | ||
Cable parameters | Jacket material | LSZH | |
Cable construction | Miniflex cable | ||
Outer diameter | 4.0mm | ||
Fiber count | 24 | ||
Fiber type | SM OS2 or MMF OM3/OM4/OM5 | ||
Temperature range | Operation: -20°C to +85°C | ||
Installation: -20°C to +60°C | |||

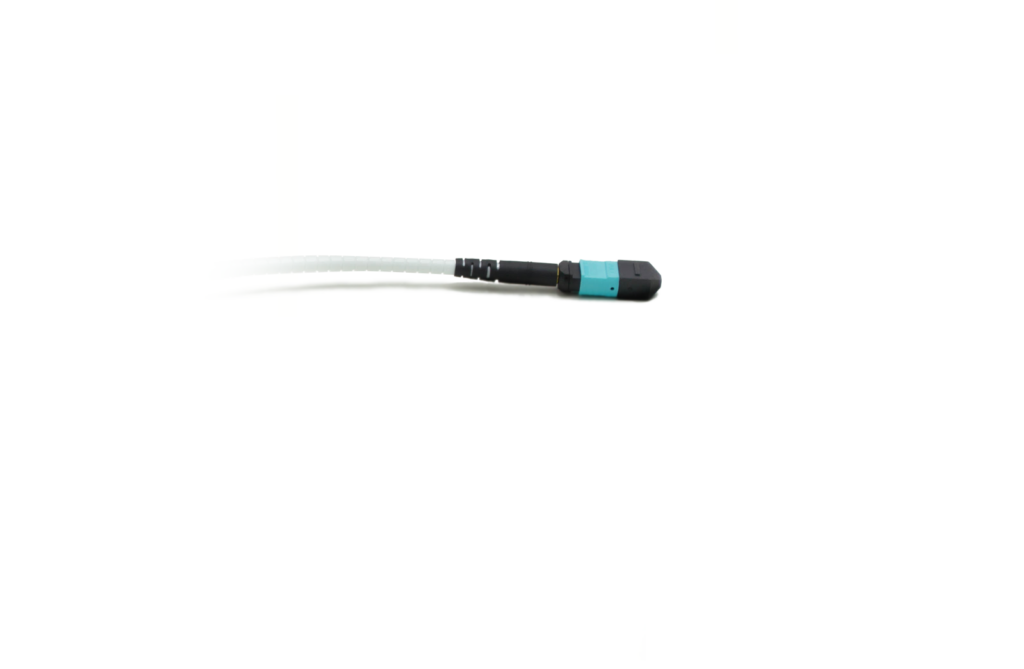

Connector parameters | MTP/MTP PRO SM | MTP/MTP PRO MM | |
Compliance | US CONEC standard | US CONEC standard | |
Colour of housing | Green | Aqua/Magenta/Lime Green | |
Colour of boot | Black | Black | |
Polish | Angled (APC) | Flat (PC) | |
Insertion Loss (acc. IEC 61300-3-4 method B) | <0,35dB (@1310/1550nm) | <0,35dB (@850/1300nm) | |
Return Loss (acc. IEC 61300-3-6) | >50dB (@1310/1550nm) | >20dB (@850/1300nm) | |

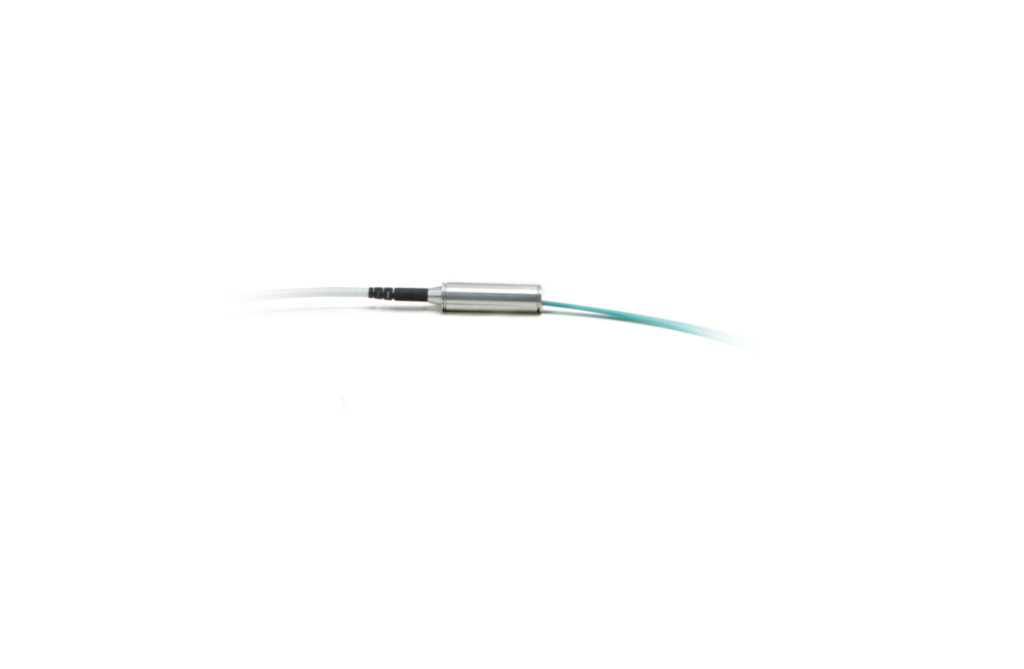

Fanout | Material (body / other parts) | ABS* / metal | |
Duralino body diameter | 15.5mm | ||
IP Rating | IP40 | ||
Identification | Traceability label with unique serial number on both ends of cable assembly. | ||
Packaging | Each assembly in sealed PE bag, bulk pack in cardboard box. Longer lengths coiled on cardboard/wooden reel. |
- Product drawing
- Product drawing
- Product sheet
- Product sheet
- Product sheet
- Product sheet
- Product sheet
- Cable Datasheet
- Cable Datasheet
- Packaging specification
- Optical Connector cleaning procedure
- Polarities
- Cable installation
- Cable installation
- Cable installation
Description | Partnumber/Ordering code |
2x12f MTP(F) to 2x12f MTP(F) 24-fiber OS2 Miniflex trunk cable, Polarity A | T249-FFA-XXX-M |
2x12f MTP(F) to 2x12f MTP(M) 24-fiber OS2 Miniflex trunk cable, Polarity A | T249-FMA-XXX-M |
2x12f MTP(M) to 2x12f MTP(M) 24-fiber OS2 Miniflex trunk cable, Polarity A | T249-MMA-XXX-M |
2x12f MTP(F) to 2x12f MTP(F) 24-fiber OM3 Miniflex trunk cable, Polarity A | T243-FFA-XXX-M |
2x12f MTP(F) to 2x12f MTP(M) 24-fiber OM3 Miniflex trunk cable, Polarity A | T243-FMA-XXX-M |
2x12f MTP(M) to 2x12f MTP(M) 24-fiber OM3 Miniflex trunk cable, Polarity A | T243-MMA-XXX-M |
2x12f MTP(F) to 2x12f MTP(F) 24-fiber OM4 Miniflex trunk cable, Polarity A | T244-FFA-XXX-M |
2x12f MTP(F) to 2x12f MTP(M) 24-fiber OM4 Miniflex trunk cable, Polarity A | T244-FMA-XXX-M |
2x12f MTP(M) to 2x12f MTP(M) 24-fiber OM4 Miniflex trunk cable, Polarity A | T244-MMA-XXX-M |
2x12f MTP(F) to 2x12f MTP(F) 24-fiber OM5 Miniflex trunk cable, Polarity A | T245-FFA-XXX-M |
2x12f MTP(F) to 2x12f MTP(M) 24-fiber OM5 Miniflex trunk cable, Polarity A | T245-FMA-XXX-M |
2x12f MTP(M) to 2x12f MTP(M) 24-fiber OM5 Miniflex trunk cable, Polarity A | T245-MMA-XXX-M |
2x12f MTP(F) to 2x12f MTP(F) 24-fiber OS2 Miniflex trunk cable, Polarity B | T249-FFB-XXX-M |
2x12f MTP(F) to 2x12f MTP(M) 24-fiber OS2 Miniflex trunk cable, Polarity B | T249-FMB-XXX-M |
2x12f MTP(M) to 2x12f MTP(M) 24-fiber OS2 Miniflex trunk cable, Polarity B | T249-MMB-XXX-M |
2x12f MTP(F) to 2x12f MTP(F) 24-fiber OM3 Miniflex trunk cable, Polarity B | T243-FFB-XXX-M |
2x12f MTP(F) to 2x12f MTP(M) 24-fiber OM3 Miniflex trunk cable, Polarity B | T243-FMB-XXX-M |
2x12f MTP(M) to 2x12f MTP(M) 24-fiber OM3 Miniflex trunk cable, Polarity B | T243-MMB-XXX-M |
2x12f MTP(F) to 2x12f MTP(F) 24-fiber OM4 Miniflex trunk cable, Polarity B | T244-FFB-XXX-M |
2x12f MTP(F) to 2x12f MTP(M) 24-fiber OM4 Miniflex trunk cable, Polarity B | T244-FMB-XXX-M |
2x12f MTP(M) to 2x12f MTP(M) 24-fiber OM4 Miniflex trunk cable, Polarity B | T244-MMB-XXX-M |
2x12f MTP(F) to 2x12f MTP(F) 24-fiber OM5 Miniflex trunk cable, Polarity B | T245-FFB-XXX-M |
2x12f MTP(F) to 2x12f MTP(M) 24-fiber OM5 Miniflex trunk cable, Polarity B | T245-FMB-XXX-M |
2x12f MTP(M) to 2x12f MTP(M) 24-fiber OM5 Miniflex trunk cable, Polarity B | T245-MMB-XXX-M |
2x12f MTP(F) to 2x12f MTP(F) 24-fiber OS2 Miniflex trunk cable, Polarity C | T249-FFC-XXX-M |
2x12f MTP(F) to 2x12f MTP(M) 24-fiber OS2 Miniflex trunk cable, Polarity C | T249-FMC-XXX-M |
2x12f MTP(M) to 2x12f MTP(M) 24-fiber OS2 Miniflex trunk cable, Polarity C | T249-MMC-XXX-M |
2x12f MTP(F) to 2x12f MTP(F) 24-fiber OM3 Miniflex trunk cable, Polarity C | T243-FFC-XXX-M |
2x12f MTP(F) to 2x12f MTP(M) 24-fiber OM3 Miniflex trunk cable, Polarity C | T243-FMC-XXX-M |
2x12f MTP(M) to 2x12f MTP(M) 24-fiber OM3 Miniflex trunk cable, Polarity C | T243-MMC-XXX-M |
2x12f MTP(F) to 2x12f MTP(F) 24-fiber OM4 Miniflex trunk cable, Polarity C | T244-FFC-XXX-M |
2x12f MTP(F) to 2x12f MTP(M) 24-fiber OM4 Miniflex trunk cable, Polarity C | T244-FMC-XXX-M |
2x12f MTP(M) to 2x12f MTP(M) 24-fiber OM4 Miniflex trunk cable, Polarity C | T244-MMC-XXX-M |
2x12f MTP(F) to 2x12f MTP(F) 24-fiber OM5 Miniflex trunk cable, Polarity C | T245-FFC-XXX-M |
2x12f MTP(F) to 2x12f MTP(M) 24-fiber OM5 Miniflex trunk cable, Polarity C | T245-FMC-XXX-M |
2x12f MTP(M) to 2x12f MTP(M) 24-fiber OM5 Miniflex trunk cable, Polarity C | T245-MMC-XXX-M |
*also available with grommet and with MTP PRO connector. For more information see the drawing.
