Prepojovacie riešenia

Produkty

01x MXC – 01x MXC 32F ROUND JUMPER

Káblové zostavy s konektormi MXC využívajú technológiu optického prepojenia, ktorú prijalo konzorcium Open Compute a ktorá je zameraná na prepojenie vysokopásmových dátových centier. Rozšírená lúčová objímka PRIZM MT použitá v konektore MXC poskytuje vyššiu odolnosť voči znečisteniu prachom a nečistotami. Káble MXC na MXC sú určené na širokopásmové spojenia na krátke vzdialenosti v rámci racku alebo rozvádzača.
Okrúhly kábel s 32 vláknami je na oboch stranách ukončený konektormi MXC, ktoré sú vybavené základným typom koncoviek PRIZM® MT s dvoma radmi šošoviek. Koncovky PRIZM® MT výrazne znižujú citlivosť na nečistoty a konektory MXC zaberajú menej miesta v porovnaní so štandardnými konektormi MPO/MTP. Vďaka nižšej sile pružiny je táto zostava vhodná pre aplikácie, ktoré vyžadujú opakované párovanie konektorov. Okrúhla štruktúra kábla dodáva zostave dostatočnú flexibilitu.

01x MXC – 01x MXC 48F RIBBON JUMPER

Káblové zostavy s konektormi MXC využívajú technológiu optického prepojenia, ktorú prijalo konzorcium Open Compute a ktorá je zameraná na prepojenie vysokopásmových dátových centier. Rozšírená lúčová objímka PRIZM MT použitá v konektore MXC poskytuje vyššiu odolnosť voči znečisteniu prachom a nečistotami. Káble MXC na MXC sú určené na širokopásmové spojenia na krátke vzdialenosti v rámci racku alebo rozvádzača.
48 vlákien, ktoré sú zoskupené do štyroch 12-vláknových holých pások ukončených na oboch stranách konektormi MXC, je uložených v novej objímke PRIZM® MT – typ s najvyšším počtom šošoviek: V každom rade je 12 šošoviek. Koncovky PRIZM® MT výrazne znižujú citlivosť na nečistoty a konektory MXC zaberajú menej miesta v porovnaní so štandardnými konektormi MPO/MTP.

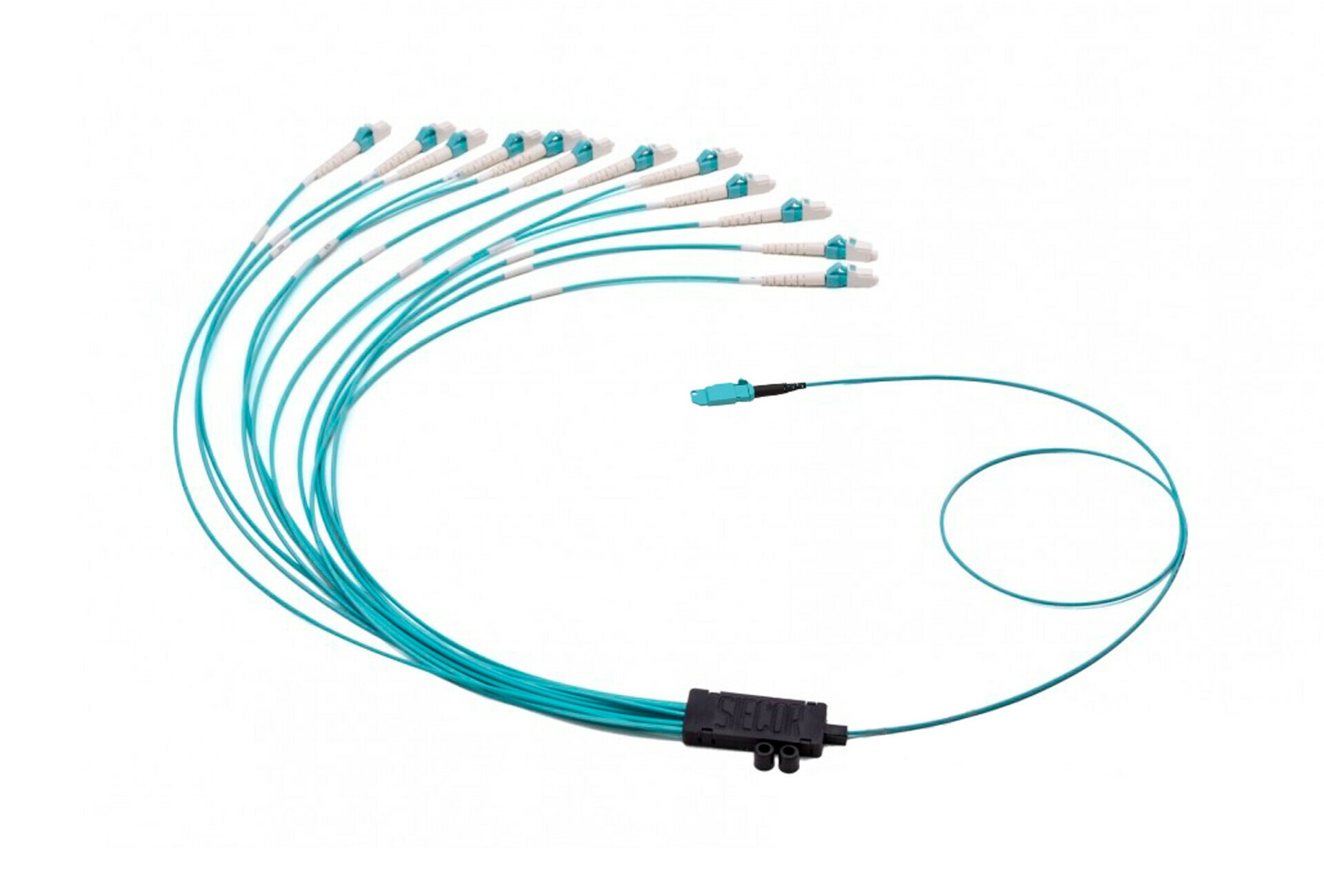

01x MXC – 12x LC/PC 2,0 mm 12F ROUND FANOUT

Riešenie fanout je určené na testovanie jednotlivých kanálov zostáv MXC vo fáze návrhu. Vlákna sú rozdelené na jednotlivé vlákna, chránené 2,0 mm rúrkami a ukončené konektormi LC s vysoko presnými zirkónovými koncovkami.
Jednotlivé kanály ukončené konektormi LC sú označené označovacími objímkami na jednoduchú identifikáciu každého kanála.

01x MXC PLUG – 01x MXC PLUG 16F OM3 ROUND TRUNK

Káblové zostavy s konektormi MXC využívajú technológiu optického prepojenia, ktorú prijalo konzorcium Open Compute a ktorá je zameraná na prepojenie vysokopásmových dátových centier.

01x MXC PLUG – 01x MXC PLUG 64F OM3 RIBBON

Káblové zostavy s konektormi MXC využívajú technológiu optického prepojenia, ktorú prijalo konzorcium Open Compute a ktorá je zameraná na prepojenie vysokopásmových dátových centier.

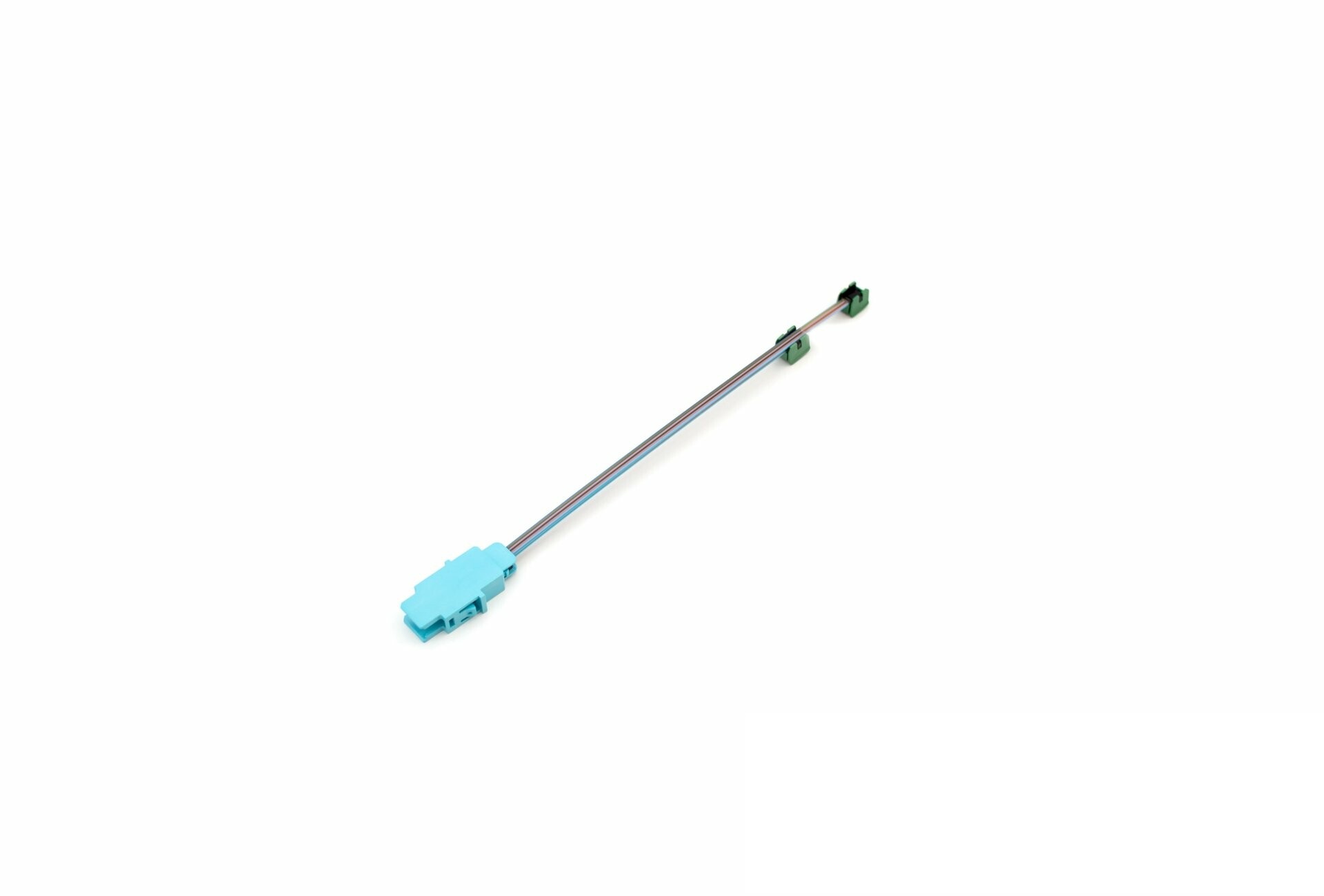

01x MXC RECEPTACLE – 02x PRIZM LT 32F RIBBON JUMPER

Riešenie „backplane“ pre vysokorýchlostné optické pripojenia priamo z PCB na okraj karty, zásuvka MXC na okraji karty ponúka kompaktný dizajn s malou plochou a robustné rozhranie s použitím rozšíreného lúča PRIZM MT ferrule. Konektor PRIZM LT ponúka možnosť použiť AVAGO MiniPOD/MicroPOD alebo US CONEC MOI na priame pripojenie k PCB.
Na jednej strane zostava nesie 32 vlákien so zásuvkovým konektorom MXC, na druhej strane je vybavená dvoma konektormi PRIZM® LightTurn. Konektor MXC je vybavený novou objímkou PRIZM® MT s dvoma radmi šošoviek. Táto kombinácia prináša dokonalé riešenie hrany karty s malou pripojovacou plochou a zvýšenou odolnosťou proti nečistotám. Miniatúrne odpojiteľné konektory PRIZM® LightTurn® umožňujú kolmé pripojenie k doskám plošných spojov a veľmi často sa používajú na pripojenie k paralelným optickým modulom AVAGO MiniPOD / MicroPOD.

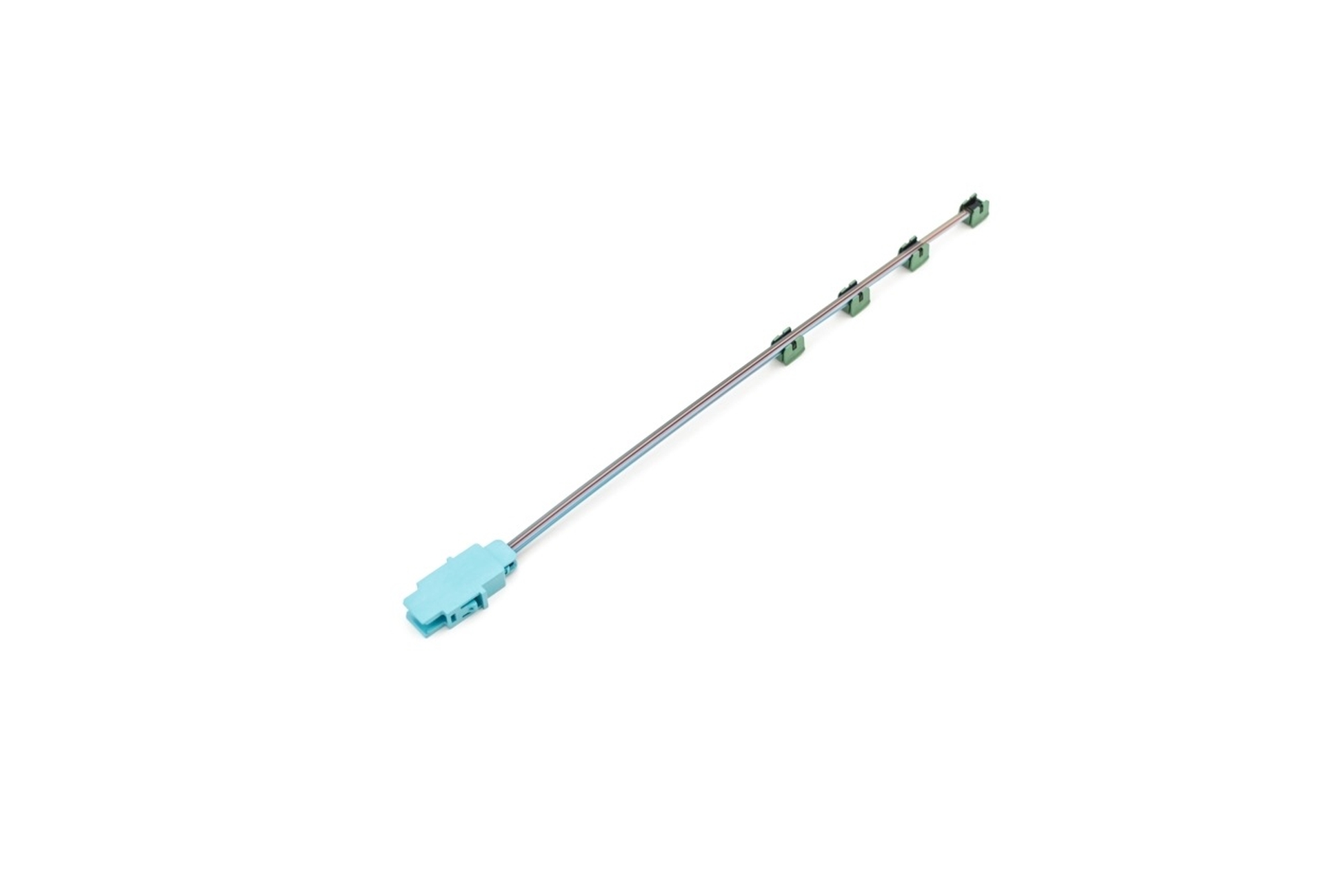

01x MXC RECEPTACLE – 04x PRIZM LT 48F OM3 RIBBON

Riešenie „backplane“ pre vysokorýchlostné optické pripojenia priamo z PCB na okraj karty, zásuvka MXC na okraji karty ponúka kompaktný dizajn s malou plochou a robustné rozhranie s použitím rozšíreného lúča PRIZM MT ferrule.

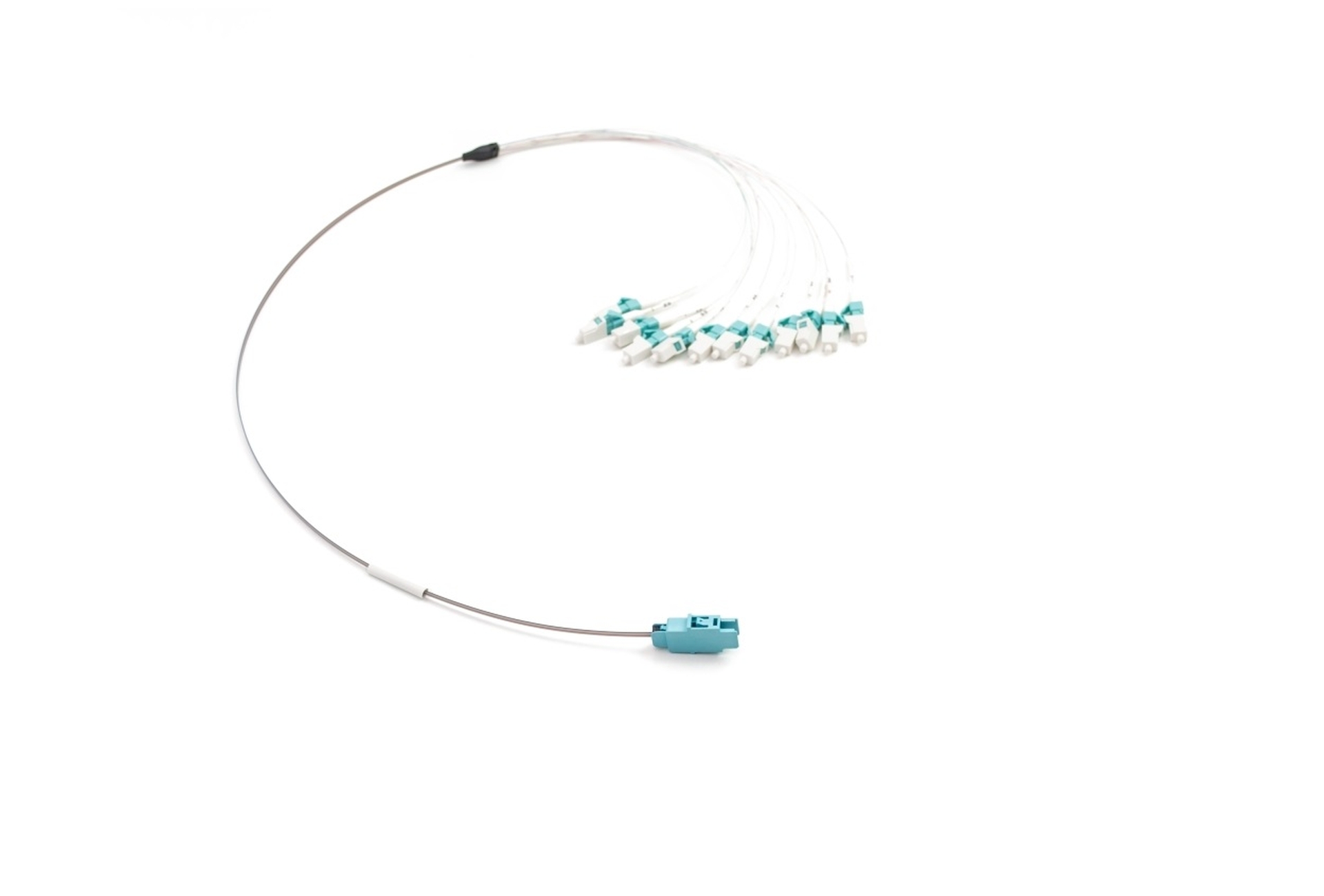

01x MXC RECEPTACLE – 12x LC/PC 12F OM3 FANOUT

Táto zásuvka je ventilátorové riešenie na testovanie jednotlivých kanálov kmeňových káblov MXC vo fáze návrhu. Jednotlivé kanály ukončené konektormi LC sú označené označovacími objímkami na jednoduchú identifikáciu každého kanála.

12xE2000 simplexný spojovací modul WENDY

Modul WENDY pre 12 pripojení. Používa sa ako rozdeľovací bod z kábla na jednotlivé porty E2000.
