Rozsah teplôt
|
Vnútorné kontrolované prostredie (-10°C/+60°C) | ||
| Parametre kábla |
Materiál bundy
|
Nylon
|
|
|
Konštrukcia kábla
|
Holé vlákna | ||
|
Vonkajší priemer
|
0,9 mm | ||
|
Počet vlákien
|
8 | ||
|
Typ vlákna
|
SM OS2, MMF OM3/OM4/OM5
|
||
| Rozsah teplôt | Prevádzka: -25°C až +70°C | ||
| Skladovanie: -25°C až +85°C | |||
|
Inštalácia: NEUPLATŇUJE SA
|
|||

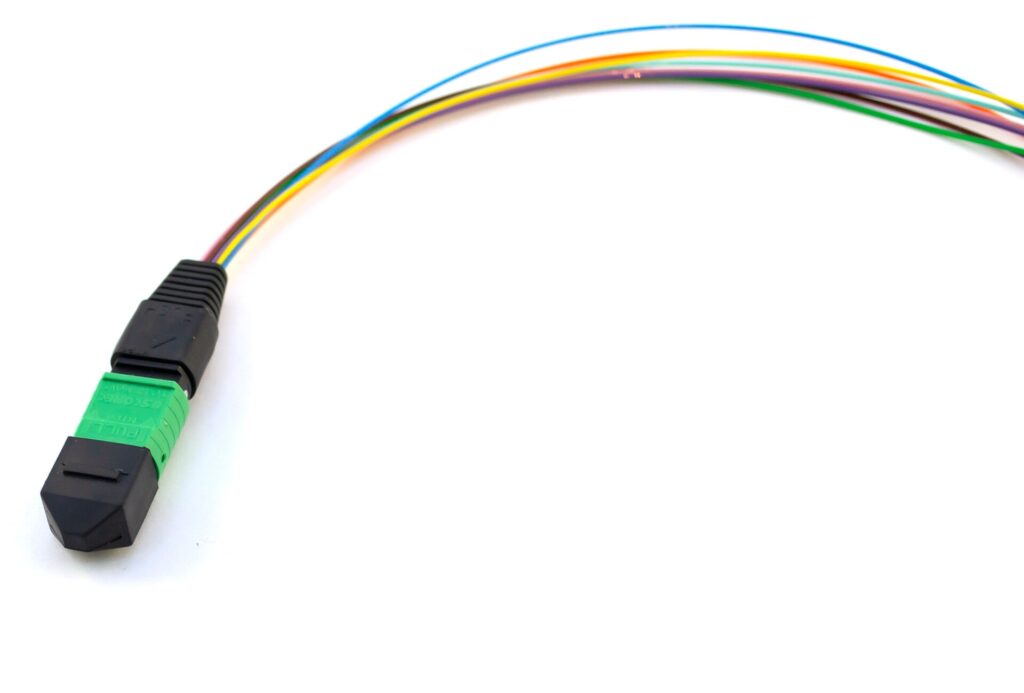

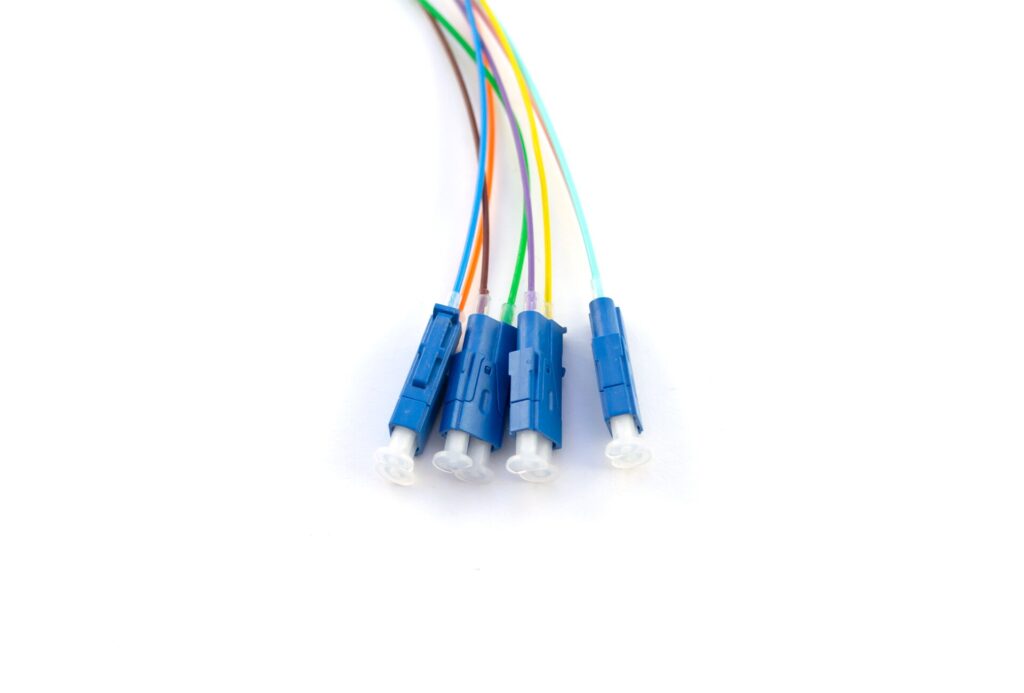

| Parametre konektora | MTP/MTP PRO SM/MM | MDC Jr. SM/MM | |
|
Dodržiavanie predpisov
|
Americká norma CONEC
|
Telcordia GR-326 | |
|
Farba puzdra
|
SM - zelená (APC)
MM - Aqua/Magenta/Lime Green
|
SM - modrá (PC)/zelená (APC) MM - Aqua/Magenta/Lime Green |
|
|
Farba topánky
|
Čierna | - | |
|
Poľský
|
Uhlové (APC) / Ploché MM (PC) | Ploché SM (UPC) / uhlové (APC) / ploché MM (PC) | |
|
Vložné straty
(podľa IEC 61300-3-4 metóda B)
|
<0,35 dB
(@1310/1550nm a @850/1300nm)
|
<0,25 dB (@850/1300 nm a @1310/1550 nm) |
|
|
Straty spätného toku
(podľa IEC 61300-3-6)
|
>50 dB (APC) (@1310/1550 nm)
>20 dB (@850/1300 nm)
|
>50 dB (UPC) (@1310/1550 nm) >60 dB (APC) (@1310/1550 nm) >20 dB (@850/1300 nm) |
|
| Identifikácia | Štítok na sledovanie s jedinečným sériovým číslom na oboch koncoch káblovej súpravy. | ||
| Balenie |
Každá zostava v zapečatenom PE vrecku, hromadné balenie v kartónovej krabici.
|
||
- Kreslenie výrobku
- Kreslenie výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Káblový technický list
- Káblový technický list
- Špecifikácia balenia
- Postup čistenia optického konektora
- Polarity
- Inštalácia káblov
- Inštalácia káblov
- Inštalácia káblov
|
Popis
|
Číslo partnera/objednávkový kód
|

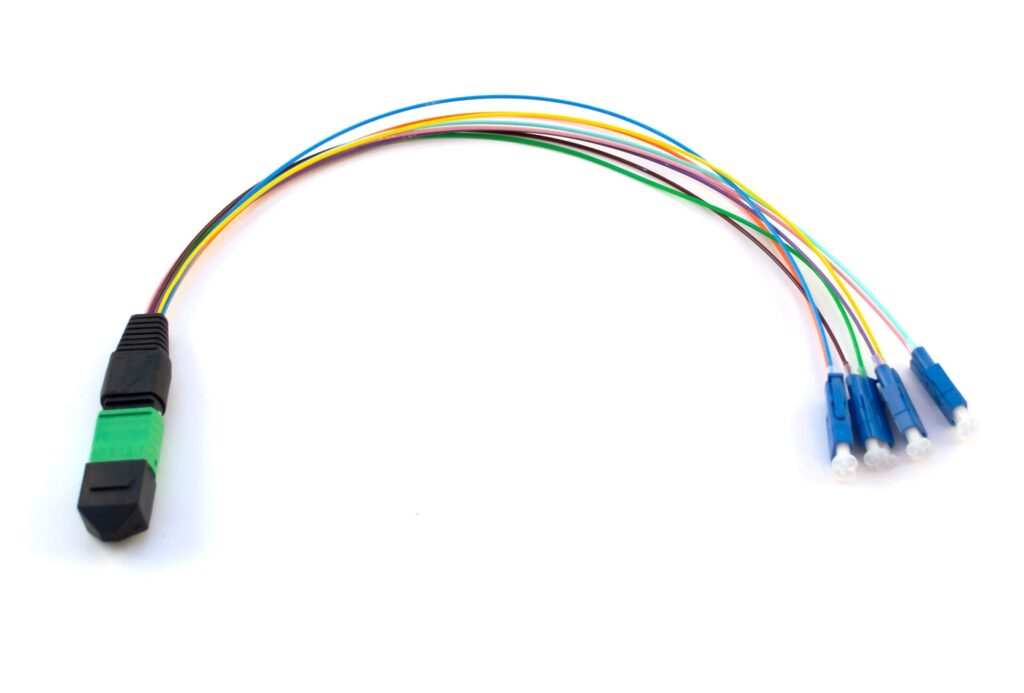

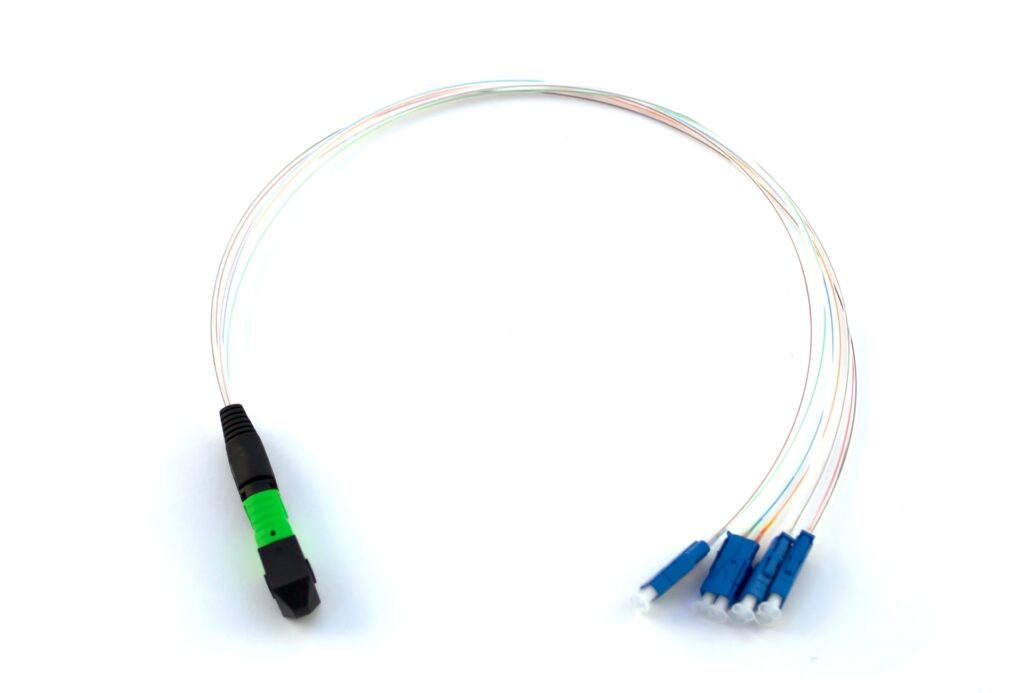

| 1x12f MTP(F) - 04x MDC/UPC 900um 08-vlákno OS2 direct split | F089-FW9-xxx-D |
| 1x12f MTP(M) - 04x MDC/UPC 900um 08-vlákno OS2 direct split | F089-MW9-xxx-D |
| 1x12f MTP(F) - 04x MDC/PC 900um 08-vlákno OM3 priame rozdelenie | F083-FW9-xxx-D |
| 1x12f MTP(M) - 04x MDC/PC 900um 08-vlákno OM3 priame rozdelenie | F083-MW9-xxx-D |
| 1x12f MTP(F) - 04x MDC/PC 900um 08-vlákno OM4 priame rozdelenie | F084-FW9-xxx-D |
| 1x12f MTP(M) - 04x MDC/PC 900um 08-vlákno OM4 priame rozdelenie | F084-MW9-xxx-D |
| 1x12f MTP(F) - 04x MDC/PC 900um 08-vlákno OM5 priame rozdelenie | F085-FW9-xxx-D |
| 1x12f MTP(M) - 04x MDC/PC 900um 08-vlákno OM5 priame rozdelenie | F085-MW9-xxx-D |
* k dispozícii aj s konektorom MTP PRO. Viac informácií nájdete na výkrese.
