Rozsah teplôt |
Vnútorné kontrolované prostredie (-10°C/+60°C) | ||
| Parametre kábla |
Materiál plášťa |
Nylon
|
|
|
Konštrukcia kábla |
Holé vlákna | ||
|
Vonkajší priemer |
0,9 mm | ||
|
Počet vlákien |
8 | ||
|
Typ vlákna |
SM OS2 alebo MMF OM3/OM4/OM5
|
||
| Rozsah teplôt | Prevádzka: -25°C až +70°C | ||
| Skladovanie: -25°C až +85°C | |||
|
Inštalácia: -25°C až +80°C
|
|||

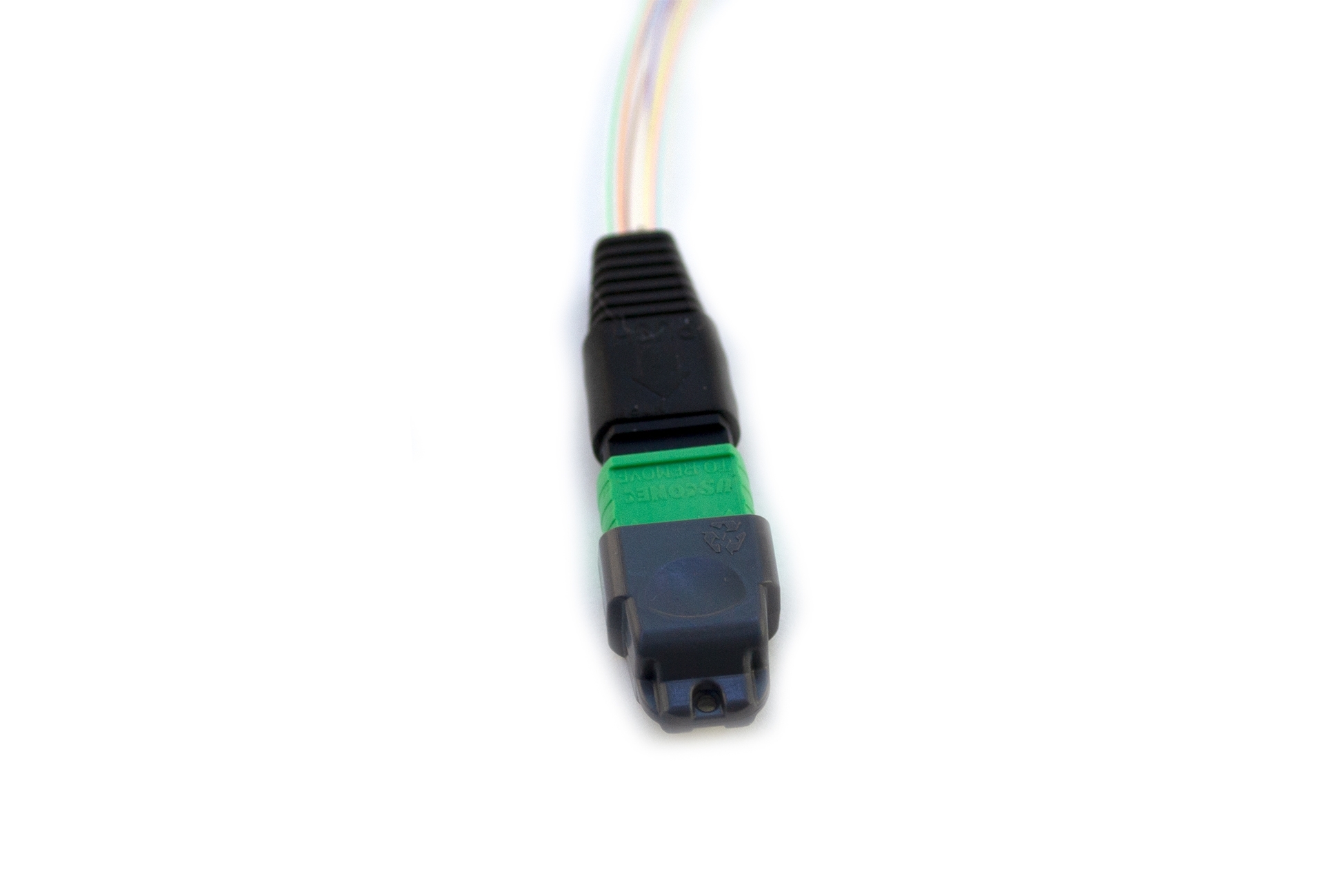

| Parametre konektora | MTP/MTP PRO SM/MM | SN BTW1 SM/MM | |
|
Dodržiavanie predpisov |
Americká norma CONEC |
Telcordia GR-326 | |
|
Farba puzdra
|
SM - zelená (APC)
MM - Aqua/Magenta/Lime Green |
SM - modrá (UPC) MM - Aqua/Magenta/Lime Green | |
|
Farba topánky
|
Čierna | Biela | |
|
Poľský
|
Uhlové (APC) / Ploché MM (PC) | Ploché SM (UPC) / Ploché MM (PC) | |
|
Vložné straty
(podľa IEC 61300-3-4 metóda B)
|
<0,35 dB
(@1310/1550nm a @850/1300nm)
|
<0,25 dB (@1310/1550nm a @850/1300nm) | |
|
Straty spätného toku
(podľa IEC 61300-3-6)
|
>50 dB (APC) (@1310/1550 nm)
>20 dB (@850/1300 nm)
|
>50 dB (UPC) (@1310/1550 nm) >20 dB (@850/1300 nm) | |
| Identifikácia | Štítok na sledovanie s jedinečným sériovým číslom. | ||
| Balenie |
Každá zostava v zapečatenom PE vrecku, hromadné balenie v kartónovej krabici. |
||
- Kreslenie výrobku
- Kreslenie výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Káblový technický list
- Káblový technický list
- Špecifikácia balenia
- Postup čistenia optického konektora
- Polarity
- Inštalácia káblov
- Inštalácia káblov
- Inštalácia káblov
|
Popis
|
Číslo partnera/objednávkový kód
|

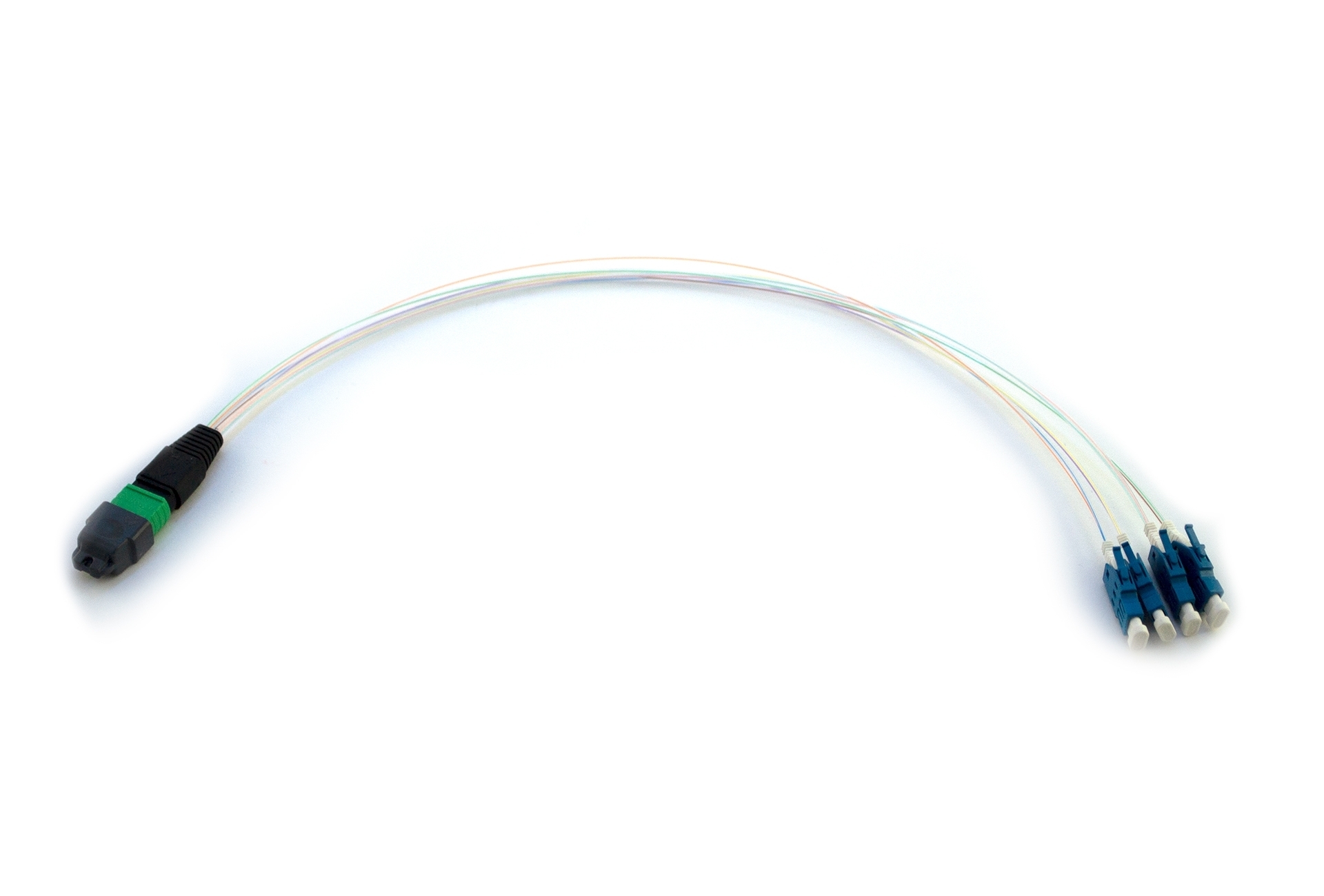

| 1x12f MTP(F) - 04x SN/UPC 900um 08-vlákno OS2 direct split | F089-F99-xxx-D |
| 1x12f MTP(M) - 04x SN/UPC 900um 08-vlákno OS2 direct split | F089-M99-xxx-D |
| 1x12f MTP(F) - 04x SN/PC 900um 08-vlákno OM3 priame rozdelenie | F083-F99-xxx-D |
| 1x12f MTP(M) - 04x SN/PC 900um 08-vlákno OM3 priame rozdelenie | F083-M99-xxx-D |
| 1x12f MTP(F) - 04x SN/PC 900um 08-vlákno OM4 priame rozdelenie | F084-F99-xxx-D |
| 1x12f MTP(M) - 04x SN/PC 900um 08-vlákno OM4 priame rozdelenie | F084-M99-xxx-D |
| 1x12f MTP(F) - 04x SN/PC 900um 08-vlákno OM5 priame rozdelenie | F085-F99-xxx-D |
| 1x12f MTP(M) - 04x SN/PC 900um 08-vlákno OM5 priame rozdelenie | F085-M99-xxx-D |
* k dispozícii aj s konektorom MTP PRO. Viac informácií nájdete na výkrese.
