Rozsah teplôt
|
Vnútorné kontrolované prostredie (-10°C/+60°C) | ||
| Parametre kábla |
Materiál bundy
|
NEUPLATŇUJE SA
|
|
|
Konštrukcia kábla
|
Holá stuha | ||
|
Vonkajší priemer
|
približne. 3,22 mm x 0,34 mm | ||
|
Počet vlákien
|
24 | ||
|
Typ vlákna
|
MMF OM3 / OM4
|
||
|
Rozsah teplôt
|
Prevádzka: -20°C až +70°C | ||
|
Skladovanie: -20°C až +70°C
|
|||
|
Inštalácia: 0°C až +70°C
|
|||

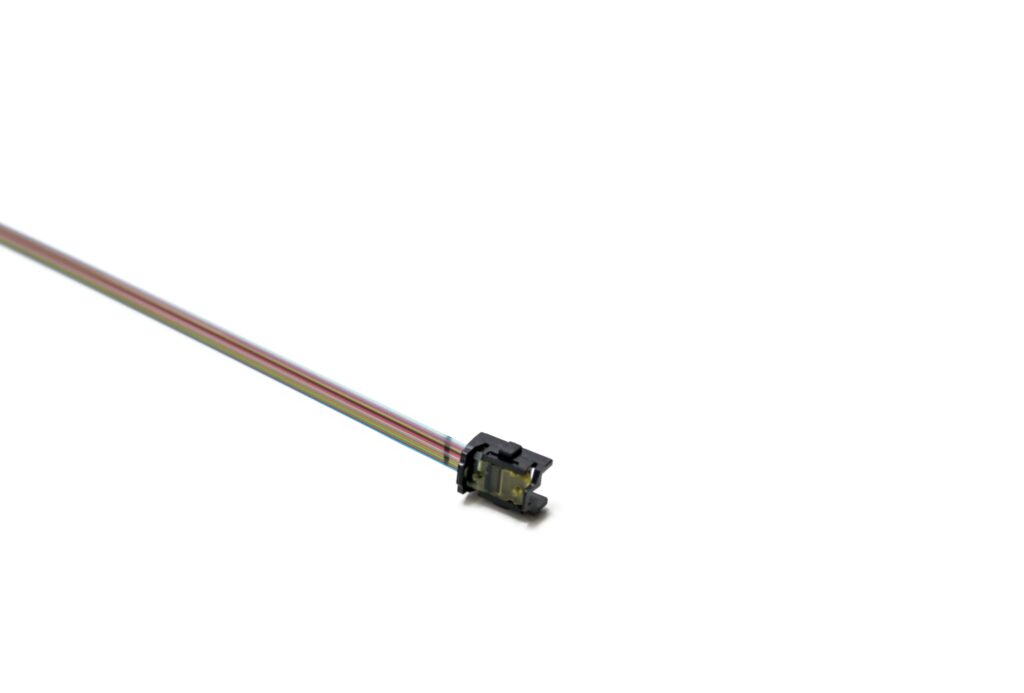

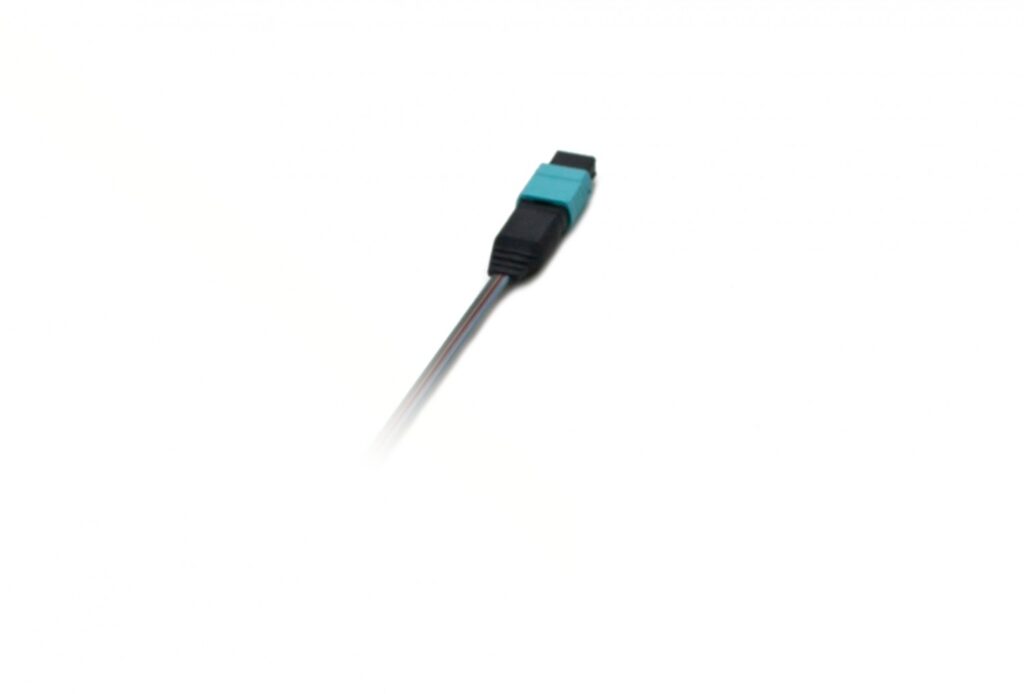

| Parametre konektora | PRIZM LT | MTP | |
|
Dodržiavanie predpisov
|
Americká norma CONEC
|
Americká norma CONEC | |
|
Farba puzdra
|
NEUPLATŇUJE SA
|
Aqua/ Magenta | |
|
Farba topánky
|
NEUPLATŇUJE SA | NEUPLATŇUJE SA | |
|
Poľský
|
NEUPLATŇUJE SA | Ploché (PC) | |
|
Vložné straty (podľa IEC 61300-3-4 metóda B)
|
<2,0 dB (@850 nm)
|
<0,35 dB (@850 nm) | |
| Spätná strata (GARANTOVANÁ HODNOTA) |
NEUPLATŇUJE SA
|
>20 dB (@850 nm) | |
| Identifikácia | Štítok na sledovanie s jedinečným sériovým číslom na oboch koncoch káblovej súpravy. | ||
| Balenie |
Každá zostava v zapečatenom PE vrecku, hromadné balenie v kartónovej krabici.
|
||
- Kreslenie výrobku
- Kreslenie výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Káblový technický list
- Káblový technický list
- Špecifikácia balenia
- Postup čistenia optického konektora
- Polarity
- Inštalácia káblov
- Inštalácia káblov
- Inštalácia káblov
| Popis |
Číslo partnera/objednávkový kód
|

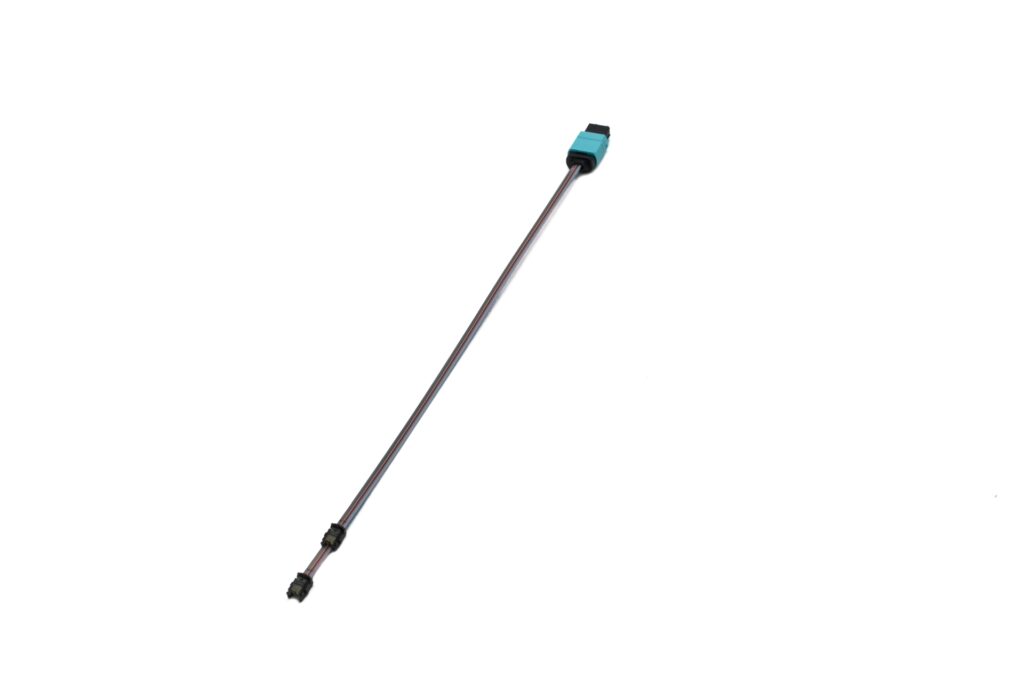

| 01x MTP(F) - 02x PRIZM LT 24F OM3 JUMPER TYP A (RIBBON PEELABLE) |
B243-OG2-xxxx-1A
|
| 01x MTP(M) - 02x PRIZM LT 24F OM3 JUMPER TYP A (RIBBON PEELABLE) | B243-ON2-xxxx-1A |
| 01x MTP(F) - 02x PRIZM LT 24F OM3 JUMPER TYPU A (NEROZVÍJAJÚCE SA ŽELEZO) |
B243-OG2-xxxx-2A
|
| 01x MTP(M) - 02x PRIZM LT 24F OM3 JUMPER TYPU A (NERIEŠITEĽNÉ ŽELEZO) |
B243-ON2-xxxx-2A
|
| 01x MTP(F) - 02x PRIZM LT 24F OM4 JUMPER TYP A (RIBBON PEELABLE) |
B244-OG2-xxxx-1A
|
| 01x MTP(M) - 02x PRIZM LT 24F OM4 JUMPER TYP A (RIBBON PEELABLE) | B244-ON2-xxxx-1A |
| 01x MTP(F) - 02x PRIZM LT 24F OM4 JUMPER TYP A (NEDOSTUPNÝ) |
B244-OG2-xxxx-2A
|
| 01x MTP(M) - 02x PRIZM LT 24F OM4 JUMPER TYPU A (NEROZPÁJATEĽNÝ) |
B244-ON2-xxxx-2A
|
* Viac informácií nájdete na výkrese.
