Rozsah teplôt
|
Vnútorné kontrolované prostredie (-10°C/+60°C) | ||
| Parametre kábla |
Materiál bundy
|
FRNC
|
|
|
Konštrukcia kábla
|
Kábel LooseTube | ||
|
Vonkajší priemer
|
11,2 mm | ||
|
Počet vlákien
|
48 | ||
|
Typ vlákna
|
SM OS2 alebo MMF OM4
|
||
| Rozsah teplôt | Prevádzka: -40°C až +80°C | ||
| Skladovanie: -40°C až +80°C | |||
|
Inštalácia: -20°C až +60°C
|
|||
|
CPR
|
Dca-s2, d2, a1
|
||
| Parametre konektora | MTP/MTP PRO SM | MTP/MTP PRO MM | |
|
Dodržiavanie predpisov
|
Americká norma CONEC
|
Americká norma CONEC | |
|
Farba puzdra
|
Zelená
|
Magenta | |
|
Farba topánky
|
Čierna | Čierna | |
|
Poľský
|
Uhlové (APC) | Ploché (PC) | |
|
Vložné straty
(podľa IEC 61300-3-4 metóda B)
|
<0,35 dB
(@1310/1550nm)
|
<0,35 dB (@850/1300 nm) |
|
|
Straty spätného toku
(podľa IEC 61300-3-6)
|
>50 dB
(@1310/1550nm)
|
>20 dB (@850/1300 nm) |
|

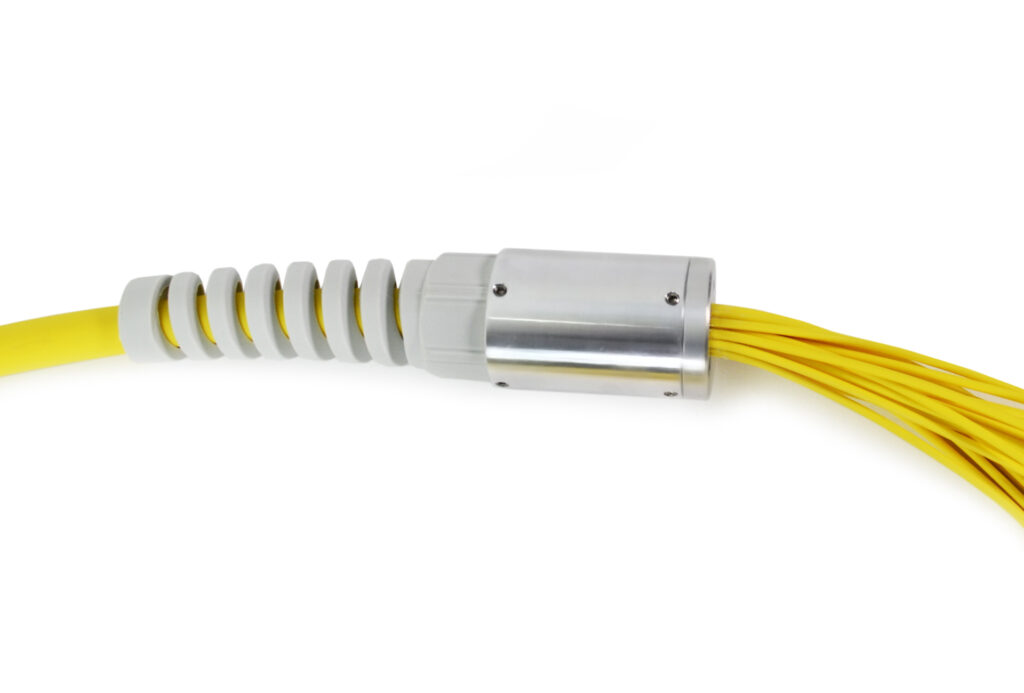

| Fanout |
Materiál (karoséria / ostatné časti)
|
Hliník / polyamid
|
|
|
Priemer tela flexotlače
|
25 mm | ||
|
Priemer priechodky
|
M16 (19 mm) | ||
| Identifikácia | Štítok na sledovanie s jedinečným sériovým číslom na oboch koncoch káblovej súpravy. | ||
| Balenie |
Každá zostava v zapečatenom PE vrecku, hromadné balenie v kartónovej krabici. Dlhšie dĺžky navinuté na kartónovej/drevenej cievke.
|
||
- Kreslenie výrobku
- Kreslenie výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Káblový technický list
- Káblový technický list
- Špecifikácia balenia
- Postup čistenia optického konektora
- Polarity
- Inštalácia káblov
- Inštalácia káblov
- Inštalácia káblov
|
Popis
|
Číslo partnera/objednávkový kód
|
| Kábel 4x12f MTP(F) na 4x12f MTP(F) 48-vláknový OS2 U-DQ FLEXO, polarita A |
Q489-FFA-XXX
|
| Kábel 4x12f MTP(F) na 4x12f MTP(M) 48-vláknový OS2 U-DQ FLEXO, polarita A |
Q489-FMA-XXX
|
| Kábel 4x12f MTP(M) na 4x12f MTP(M) 48-vláknový OS2 U-DQ FLEXO, polarita A |
Q489-MMA-XXX
|
| Kábel 4x12f MTP(F) na 4x12f MTP(F) 48-vláknový OM4 U-DQ FLEXO, polarita A |
Q483-FFA-XXX
|
| Kábel 4x12f MTP(F) na 4x12f MTP(M) 48-vláknový OM4 U-DQ FLEXO, polarita A |
Q483-FMA-XXX
|
| Kábel 4x12f MTP(M) na 4x12f MTP(M) 48-vláknový OM4 U-DQ FLEXO, polarita A |
Q483-MMA-XXX
|
* k dispozícii aj s konektorom MTP PRO. Viac informácií nájdete na výkrese.
