Rozsah teplôt
|
Vnútorné kontrolované prostredie (-10°C/+60°C) | ||
| Parametre kábla |
Materiál bundy
|
LSZH
|
|
|
Konštrukcia kábla
|
Mikrosúbor | ||
|
Vonkajší priemer
|
6,3 mm | ||
|
Počet vlákien
|
72 | ||
|
Typ vlákna
|
SM OS2 alebo MMF OM3/OM4/OM5
|
||
| Rozsah teplôt | Prevádzka: -10°C až +70°C | ||
| Skladovanie: -25°C až +70°C | |||
|
Inštalácia: -5°C až +50°C
|
|||
|
CPR
|
Cca-s1a, d1, a1
|
||

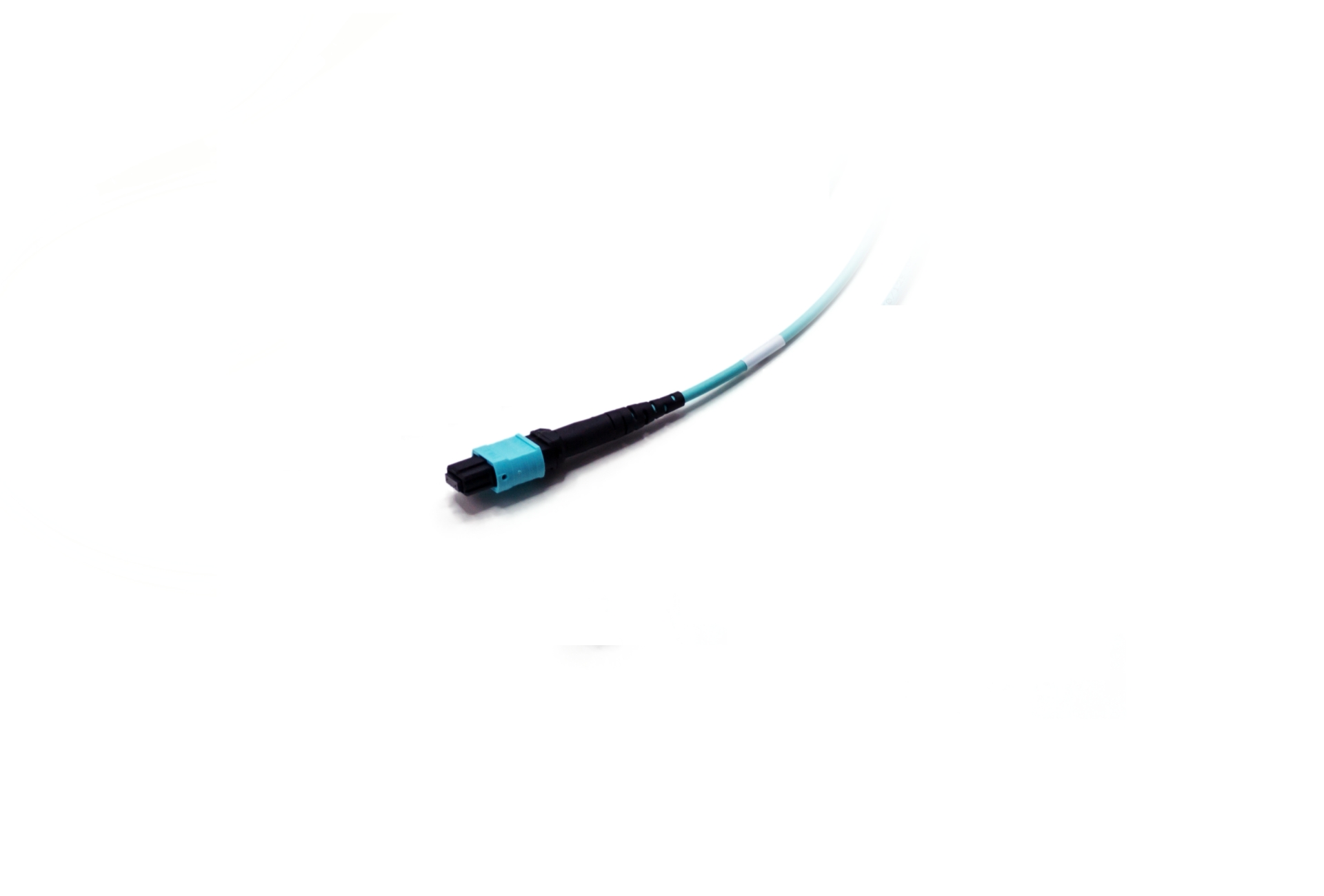

| Parametre konektora | MTP/MTP PRO SM | MTP/MTP PRO MM | |
|
Dodržiavanie predpisov
|
Americká norma CONEC
|
Americká norma CONEC | |
|
Farba puzdra
|
Zelená
|
Aqua/Magenta/Lime Green | |
|
Farba topánky
|
Čierna | Čierna | |
|
Poľský
|
Uhlové (APC) | Ploché (PC) | |
|
Vložné straty
(podľa IEC 61300-3-4 metóda B)
|
<0,35 dB
(@1310/1550nm)
|
<0,35 dB (@850/1300 nm) |
|
|
Straty spätného toku
(podľa IEC 61300-3-6)
|
>50 dB
(@1310/1550nm)
|
>20 dB (@850/1300 nm) |
|
| Fanout |
Materiál (karoséria / ostatné časti)
|
ABS* / kov
|
|
|
Priemer tela Duralino
|
15,5 mm | ||
|
Hodnotenie IP
|
IP40 | ||
| Identifikácia | Štítok na sledovanie s jedinečným sériovým číslom na oboch koncoch káblovej súpravy. | ||
| Balenie |
Každá zostava v zapečatenom PE vrecku, hromadné balenie v kartónovej krabici. Dlhšie dĺžky navinuté na kartónovej/drevenej cievke.
|
||
* Voliteľné kovové telo Fanout
- Kreslenie výrobku
- Kreslenie výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Káblový technický list
- Káblový technický list
- Špecifikácia balenia
- Postup čistenia optického konektora
- Polarity
- Inštalácia káblov
- Inštalácia káblov
- Inštalácia káblov
|
Popis
|
Číslo partnera/objednávkový kód
|

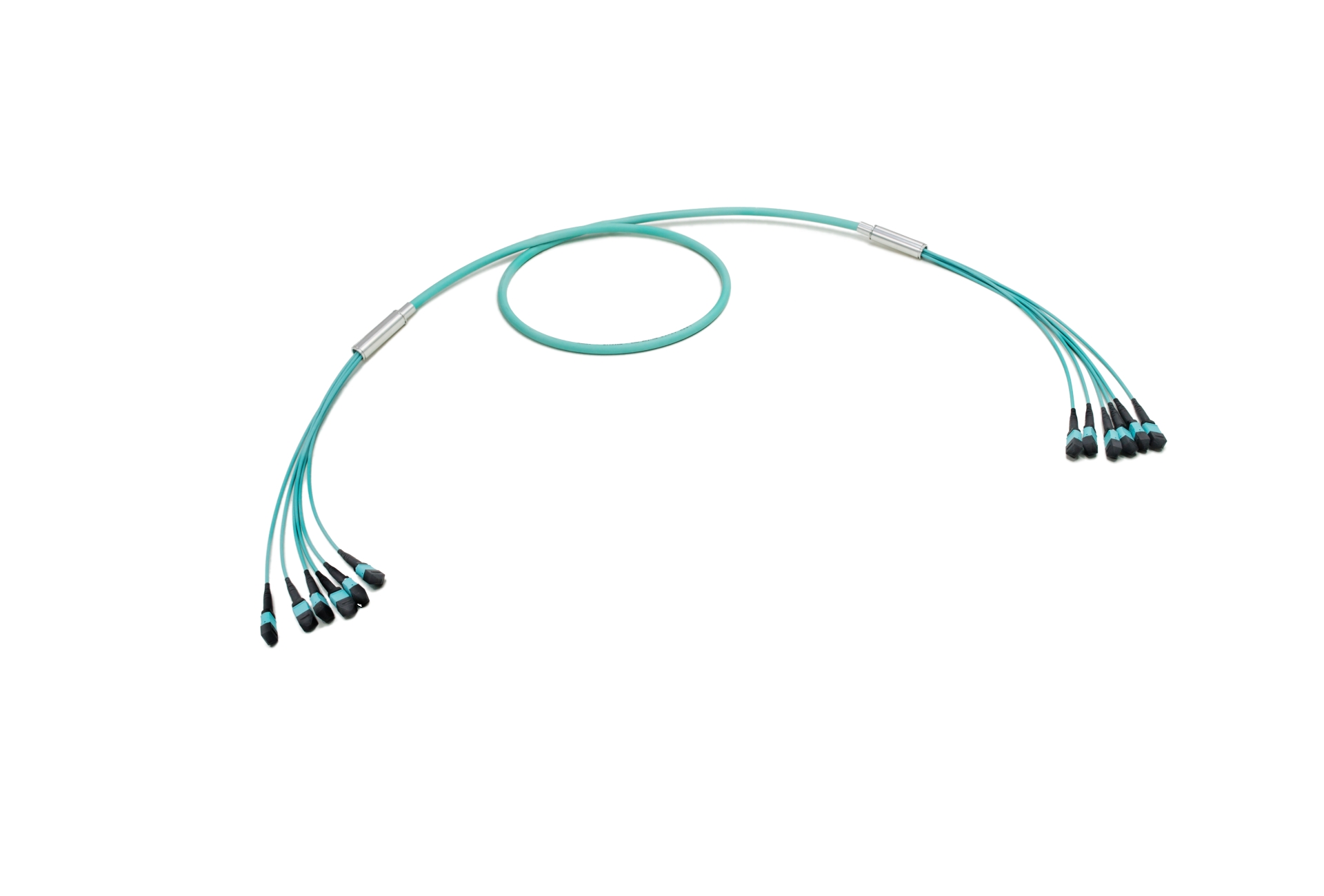

| Kábel 6x12f MTP(F) na 6x12f MTP(F) 72-vláknový OS2, polarita A |
T729-FFA-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(M) 72-vláknový OS2, polarita A |
T729-FMA-XXX
|
| Kábel 6x12f MTP(M) na 6x12f MTP(M) 72-vláknový OS2, polarita A |
T729-MMA-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(F) 72-vláknový OM3, polarita A |
T723-FFA-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(M) 72-vláknový OM3, polarita A |
T723-FMA-XXX
|
| Kábel 6x12f MTP(M) na 6x12f MTP(M) 72-vláknový OM3, polarita A |
T723-MMA-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(F) 72-vláknový OM4, polarita A |
T724-FFA-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(M) 72-vláknový OM4, polarita A |
T724-FMA-XXX
|
| Kábel 6x12f MTP(M) na 6x12f MTP(M) 72-vláknový OM4, polarita A |
T724-MMA-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(F) 72-vláknový OM5, polarita A |
T725-FFA-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(M) 72-vláknový OM5, polarita A |
T725-FMA-XXX
|
| Kábel 6x12f MTP(M) na 6x12f MTP(M) 72-vláknový OM5, polarita A |
T725-MMA-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(F) 72-vláknový OS2, polarita B |
T729-FFB-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(M) 72-vláknový OS2, polarita B |
T729-FMB-XXX
|
| Kábel 6x12f MTP(M) na 6x12f MTP(M) 72-vláknový OS2, polarita B |
T729-MMB-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(F) 72-vláknový OM3, polarita B |
T723-FFB-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(M) 72-vláknový OM3, polarita B |
T723-FMB-XXX
|
| Kábel 6x12f MTP(M) na 6x12f MTP(M) 72-vláknový OM3, polarita B |
T723-MMB-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(F) 72-vláknový OM4, polarita B |
T724-FFB-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(M) 72-vláknový OM4, polarita B |
T724-FMB-XXX
|
| Kábel 6x12f MTP(M) na 6x12f MTP(M) 72-vláknový OM4, polarita B |
T724-MMB-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(F) 72-vláknový OM5, polarita B |
T725-FFB-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(M) 72-vláknový OM5, polarita B |
T725-FMB-XXX
|
| Kábel 6x12f MTP(M) na 6x12f MTP(M) 72-vláknový OM5, polarita B |
T725-MMB-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(F) 72-vláknový OS2, polarita C |
T729-FFC-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(M) 72-vláknový OS2, polarita C |
T729-FMC-XXX
|
| Kábel 6x12f MTP(M) na 6x12f MTP(M) 72-vláknový OS2, polarita C |
T729-MMC-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(F) 72-vláknový OM3, polarita C |
T723-FFC-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(M) 72-vláknový OM3, polarita C |
T723-FMC-XXX
|
| Kábel 6x12f MTP(M) na 6x12f MTP(M) 72-vláknový OM3, polarita C |
T723-MMC-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(F) 72-vláknový OM4, polarita C |
T724-FFC-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(M) 72-vláknový OM4, polarita C |
T724-FMC-XXX
|
| Kábel 6x12f MTP(M) na 6x12f MTP(M) 72-vláknový OM4, polarita C |
T724-MMC-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(F) 72-vláknový OM5, polarita C |
T725-FFC-XXX
|
| Kábel 6x12f MTP(F) na 6x12f MTP(M) 72-vláknový OM5, polarita C |
T725-FMC-XXX
|
| Kábel 6x12f MTP(M) na 6x12f MTP(M) 72-vláknový OM5, polarita C |
T725-MMC-XXX
|
*k dispozícii je aj s priechodkou a s konektorom MTP PRO. Viac informácií nájdete na výkrese.
