Rozsah teplôt
|
Vnútorné kontrolované prostredie (-10°C/+60°C) | ||
| Parametre kábla |
Materiál bundy
|
LSZH
|
|
|
Konštrukcia kábla
|
Kábel Miniflex | ||
|
Vonkajší priemer
|
4,0 mm | ||
|
Počet vlákien
|
24 | ||
|
Typ vlákna
|
SM OS2 alebo MMF OM3/OM4/OM5
|
||
|
Rozsah teplôt
|
Prevádzka: -20°C až +85°C
|
||
|
Inštalácia: -20°C až +60°C
|
|||
| Parametre konektora | LC SM | LC MM | |
|
Dodržiavanie predpisov
|
Telcordia GR-326
|
Telcordia GR-326 | |
|
Farba konektora
|
Modrá (UPC)/zelená (APC)
|
Aqua/Magenta/Lime Green | |
|
Farba topánky
|
farebný akumulátor. TIA/EIA 598-A | farebný akumulátor. TIA/EIA 598-A | |
|
Poľský
|
Ploché (UPC) alebo uhlové (APC) | Ploché (PC) | |
|
Vložné straty
(podľa IEC 61300-3-4 metóda B)
|
<0,25 dB
(@1310/1550nm)
|
<0,25 dB (@850/1300 nm) |
|
|
Straty spätného toku
(podľa IEC 61300-3-6)
|
>50 dB (UPC)/>60 dB (APC)
(@1310/1550nm)
|
>30 dB (@850/1300 nm) |
|
| Fanout |
Materiál (karoséria / ostatné časti)
|
ABS* / kov
|
|
|
Priemer tela Duralino
|
15,5 mm | ||
|
Hodnotenie IP
|
IP40 | ||
| Identifikácia | Štítok na sledovanie s jedinečným sériovým číslom na oboch koncoch káblovej súpravy. | ||
| Balenie |
Každá zostava v zapečatenom PE vrecku, hromadné balenie v kartónovej krabici. Dlhšie dĺžky navinuté na kartónovej/drevenej cievke.
|
||
* Voliteľné kovové telo Fanout
- Kreslenie výrobku
- Kreslenie výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Káblový technický list
- Káblový technický list
- Špecifikácia balenia
- Postup čistenia optického konektora
- Polarity
- Inštalácia káblov
- Inštalácia káblov
- Inštalácia káblov
|
Popis
|
Číslo partnera/objednávkový kód
|

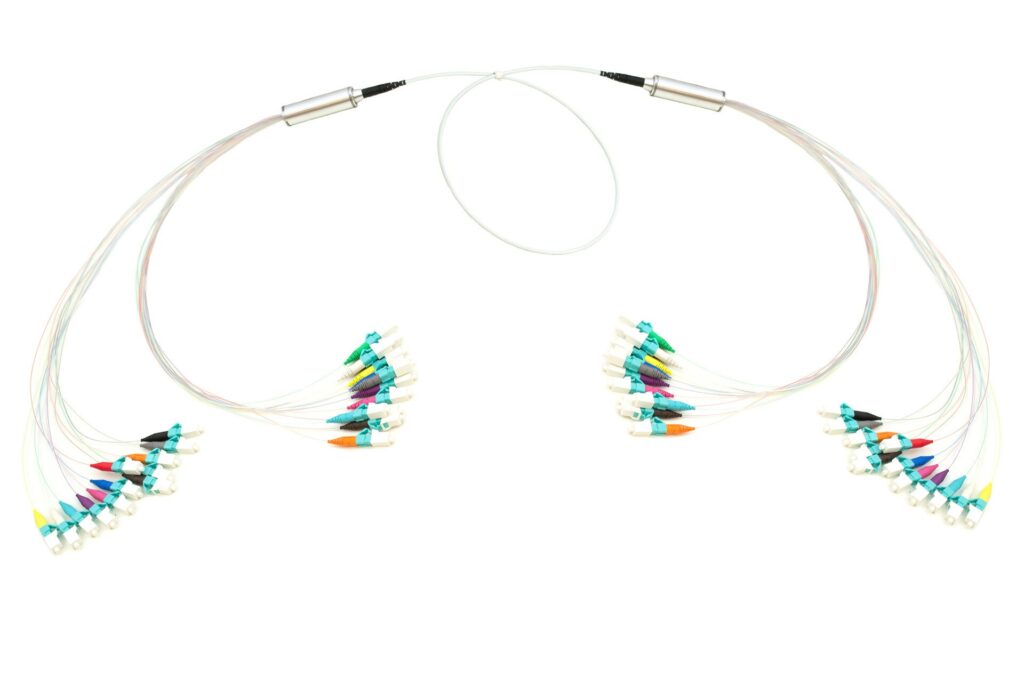

| LC/APC - LC/APC 24-vláknový kmeň OS2 Duralino Miniflex - 900um |
T249-AA9-XXX-M
|
| LC/PC - LC/PC 24-vláknový kmeň OS2 Duralino Miniflex - 900um |
T249-LL9-XXX-M
|
| LC/PC - LC/PC 24-vláknový kmeň OM3 Duralino Miniflex - 900um | T243-LL9-XXX-M |
| LC/PC - LC/PC 24-vláknový kmeň OM4 Duralino Miniflex - 900um | T244-LL9-XXX-M |
| LC/APC - LC/APC 24-vláknový kmeň OS2 Duralino Miniflex - 900um - s priechodkou | G249-AA9-XXX-M |
| LC/PC - LC/PC 24-vláknový kmeň OS2 Duralino Miniflex - 900um - s priechodkou | G249-LL9-XXX-M |
| LC/PC - LC/PC 24-vláknový kmeň OM3 Duralino Miniflex - 900um - s priechodkou | G243-LL9-XXX-M |
| LC/PC - LC/PC 24-vláknový kmeň OM4 Duralino Miniflex - 900um - s priechodkou | G244-LL9-XXX-M |
