Rozsah teplôt
|
Vnútorné kontrolované prostredie (-10°C/+60°C) | ||
| Parametre kábla |
Materiál bundy
|
FNRC
|
|
| Konštrukcia kábla | Okrúhly kábel s jedným plášťom | ||
| Vonkajší priemer | 1,85 mm | ||
| Počet vlákien | 2 | ||
| Typ vlákna | SMF OS2, MMF OM3/OM4/OM5 | ||
| Rozsah teplôt | Prevádzka: -10°C až +70°C | ||
| Skladovanie: -25°C až +70°C | |||
| Inštalácia: -5°C až +50°C | |||
| Parametre konektora |
MDC Sr. SM/MM
|
||
| Dodržiavanie predpisov | Telecordia GR-326 | ||
| Farba puzdra | SM - modrá (PC)/zelená (APC) MM - Aqua/Magenta/Lime Green |
||
| Farba topánky | Čierna | ||
| Poľský | Ploché SM (UPC) / uhlové (APC) / ploché MM (PC) | ||
| Vložné straty (podľa IEC 61300-3-4 metóda B) |
<0,25 dB (@850/1300 nm a @1310/1550 nm) |
||
| Straty spätného toku (podľa IEC 61300-3-6) |
>50 dB (UPC) (@1310/1550 nm) >60 dB (APC) (@1310/1550 nm) >20 dB (@850/1300 nm) |
||
| Identifikácia | Štítok na sledovanie s jedinečným sériovým číslom na oboch koncoch káblovej súpravy. | ||
| Balenie |
Každá zostava v zapečatenom PE vrecku, hromadné balenie v kartónovej krabici.
|
||
- Kreslenie výrobku
- Kreslenie výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Káblový technický list
- Káblový technický list
- Špecifikácia balenia
- Postup čistenia optického konektora
- Polarity
- Inštalácia káblov
- Inštalácia káblov
- Inštalácia káblov
|
Popis
|
Číslo partnera/objednávkový kód
|

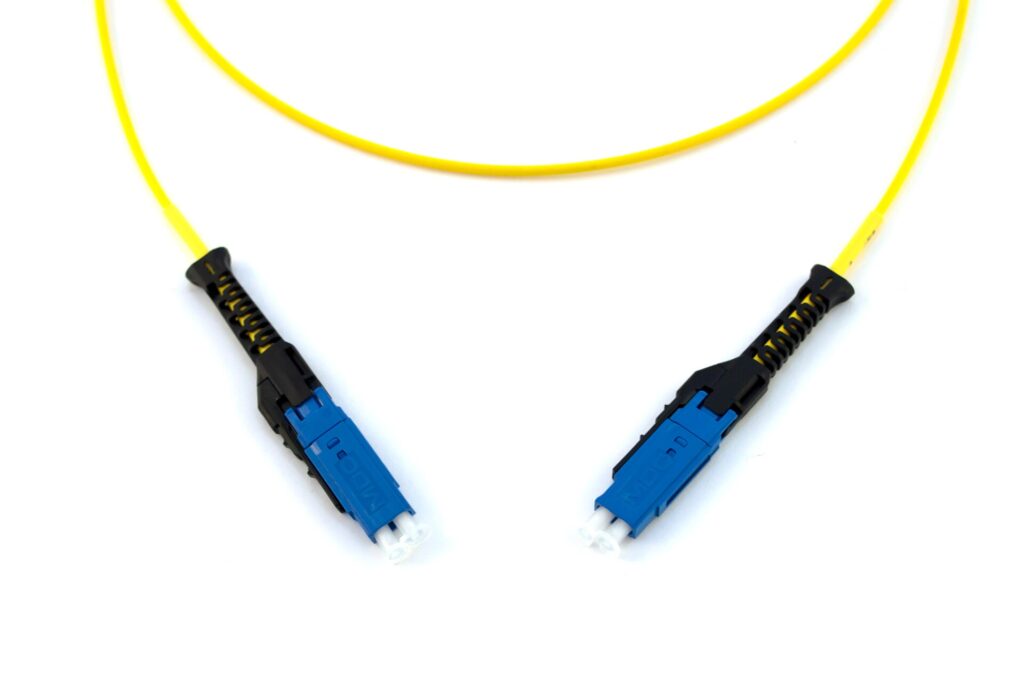

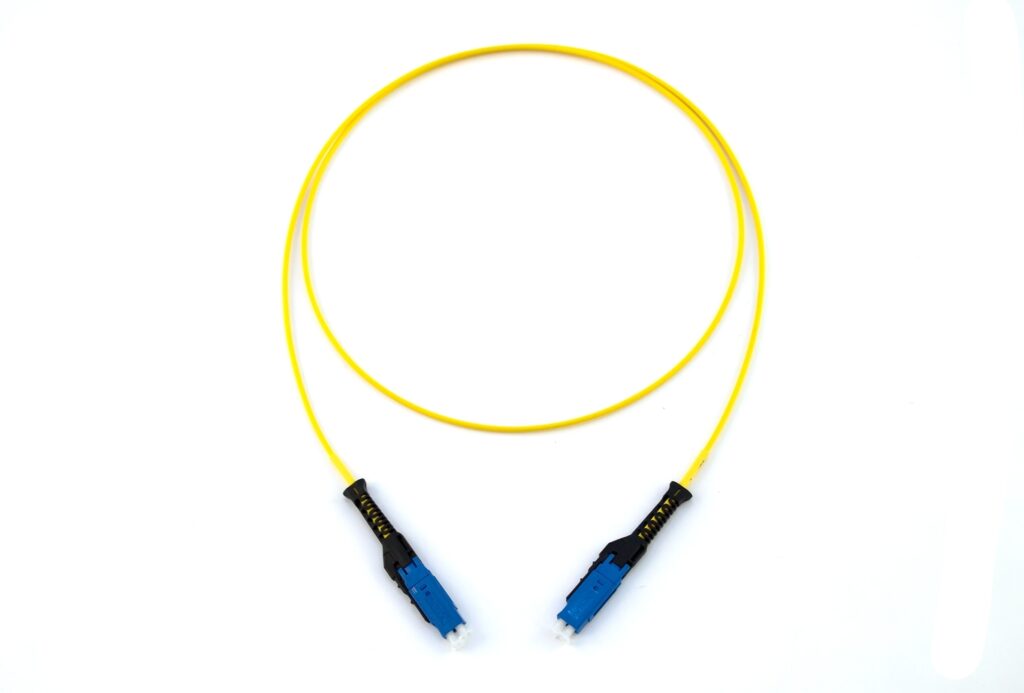

| MDC/UPC - MDC/UPC OS2 duplexný patchcord | C229-VVX-xxx |
| MDC/PC - duplexný patchcord MDC/PC OM3 | C223-VVX-xxx |
| MDC/PC - duplexný patchcord MDC/PC OM4 | C224-VVX-xxx |
| MDC/PC - duplexný patchcord MDC/PC OM5 | C225-VVX-xxx |
| MDC/UPC - MDC/UPC OS2 duplexný patchcord STRAIGHT | C229-VVX-xxx-S |
| MDC/PC - MDC/PC OM3 duplexný patchcord STRAIGHT | C223-VVX-xxx-S |
| MDC/PC - MDC/PC OM4 duplexný patchcord STRAIGHT | C224-VVX-xxx-S |
| MDC/PC - MDC/PC OM5 duplexný patchcord STRAIGHT | C225-VVX-xxx-S |
| MDC/UPC - LCD/UPC uniboot OS2 duplexný patchcord | C229-VLU-xxx |
| MDC/UPC - LCD/APC uniboot OS2 duplexný patchcord | C229-VAU-xxx |
| MDC/PC - LCD/PC uniboot OM3 duplexný patchcord | C223-VLU-xxx |
| MDC/PC - LCD/PC uniboot OM4 duplexný patchcord | C224-VLU-xxx |
| MDC/PC - LCD/PC uniboot OM5 duplexný patchcord | C225-VLU-xxx |
| MDC/UPC - LCD/UPC uniboot OS2 duplexný patchcord STRAIGHT | C229-VLU-xxx-S |
| MDC/UPC - LCD/APC uniboot OS2 duplexný patchcord STRAIGHT | C229-VAU-xxx-S |
| MDC/PC - LCD/PC uniboot OM3 duplexný patchcord STRAIGHT | C223-VLU-xxx-S |
| MDC/PC - LCD/PC uniboot OM4 duplexný patchcord STRAIGHT | C224-VLU-xxx-S |
| MDC/PC - LCD/PC uniboot OM5 duplexný patchcord STRAIGHT | C225-VLU-xxx-S |
