Rozsah teplôt
|
Vnútorné kontrolované prostredie (-10°C/+60°C) | ||
| Parametre kábla |
Materiál bundy
|
LSZH
|
|
| Konštrukcia kábla | Pufrované vlákno | ||
| Vonkajší priemer | 0,9 mm | ||
| Počet vlákien | 2 | ||
| Typ vlákna | SMF OS2, MMF OM3/OM4/OM5 | ||
| Rozsah teplôt | Prevádzka: -10°C až +70°C | ||
| Skladovanie: -25°C až +70°C | |||
| Inštalácia: -5°C až +50°C | |||
| Parametre konektora |

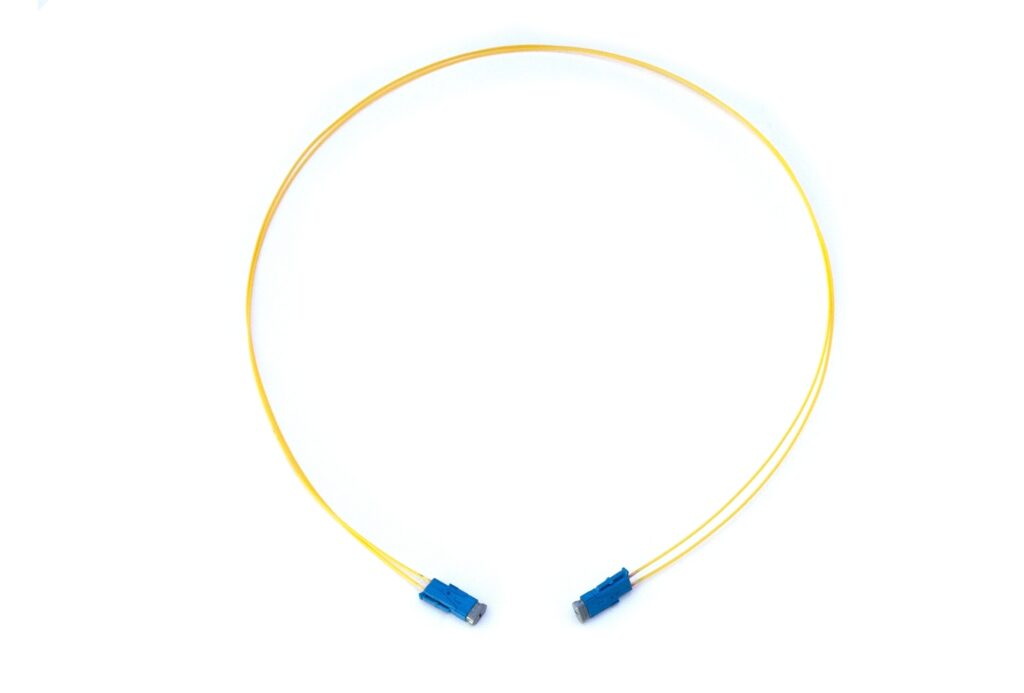

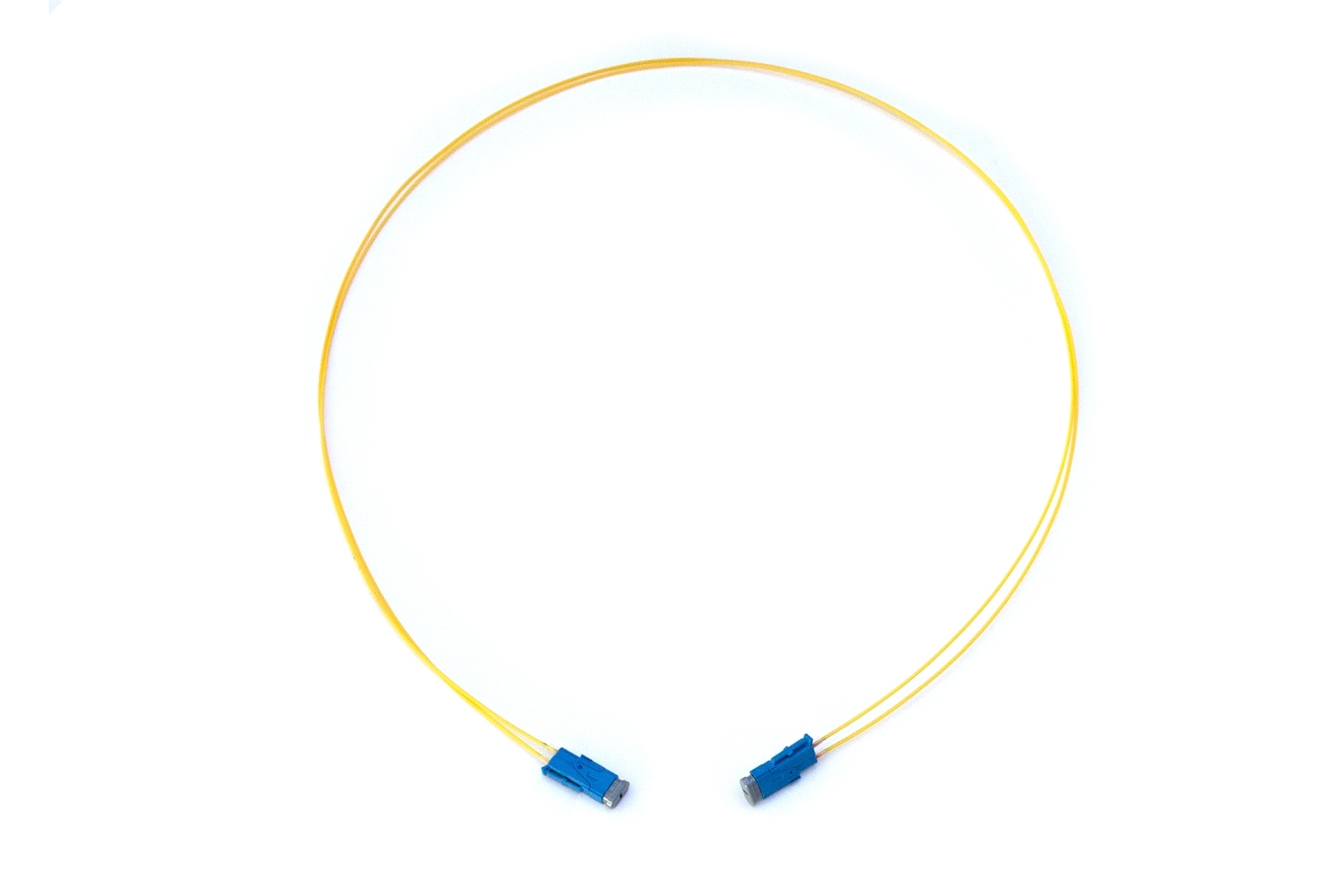

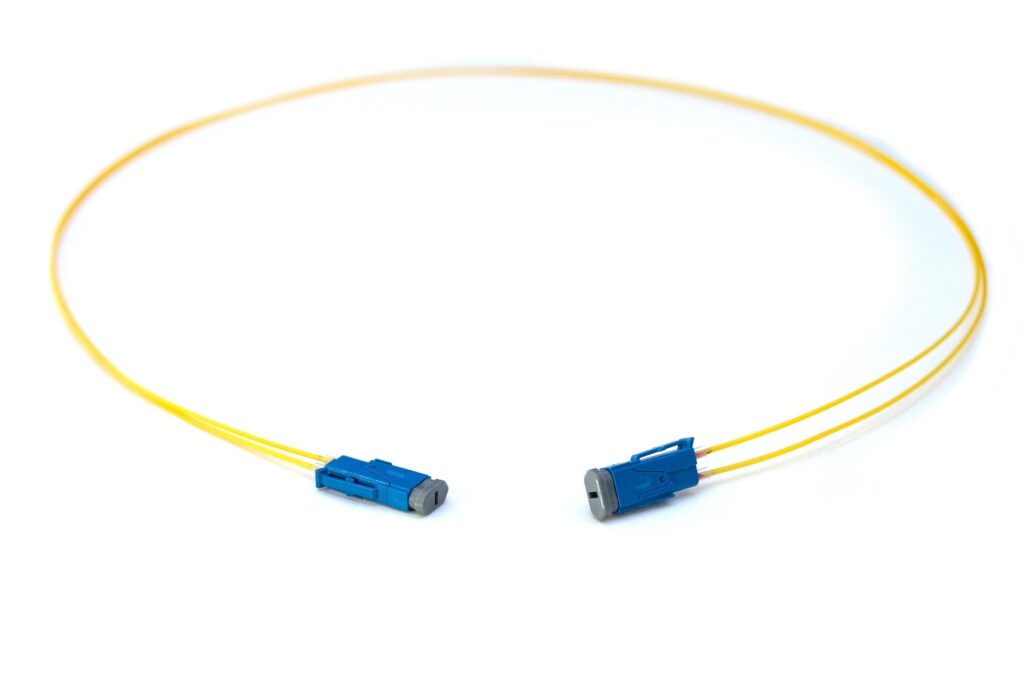

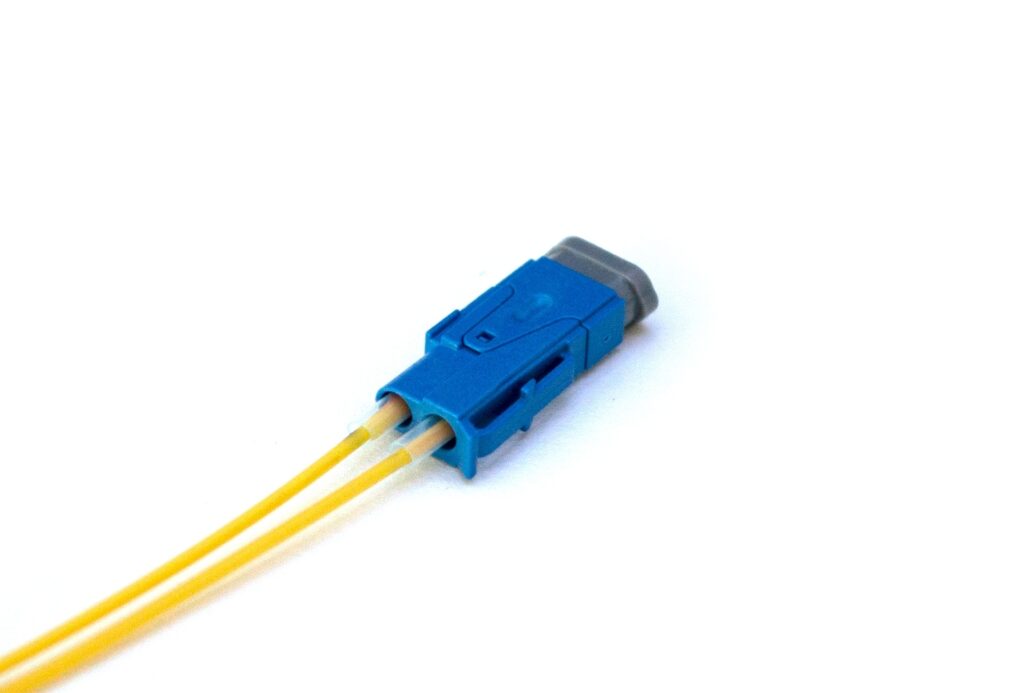

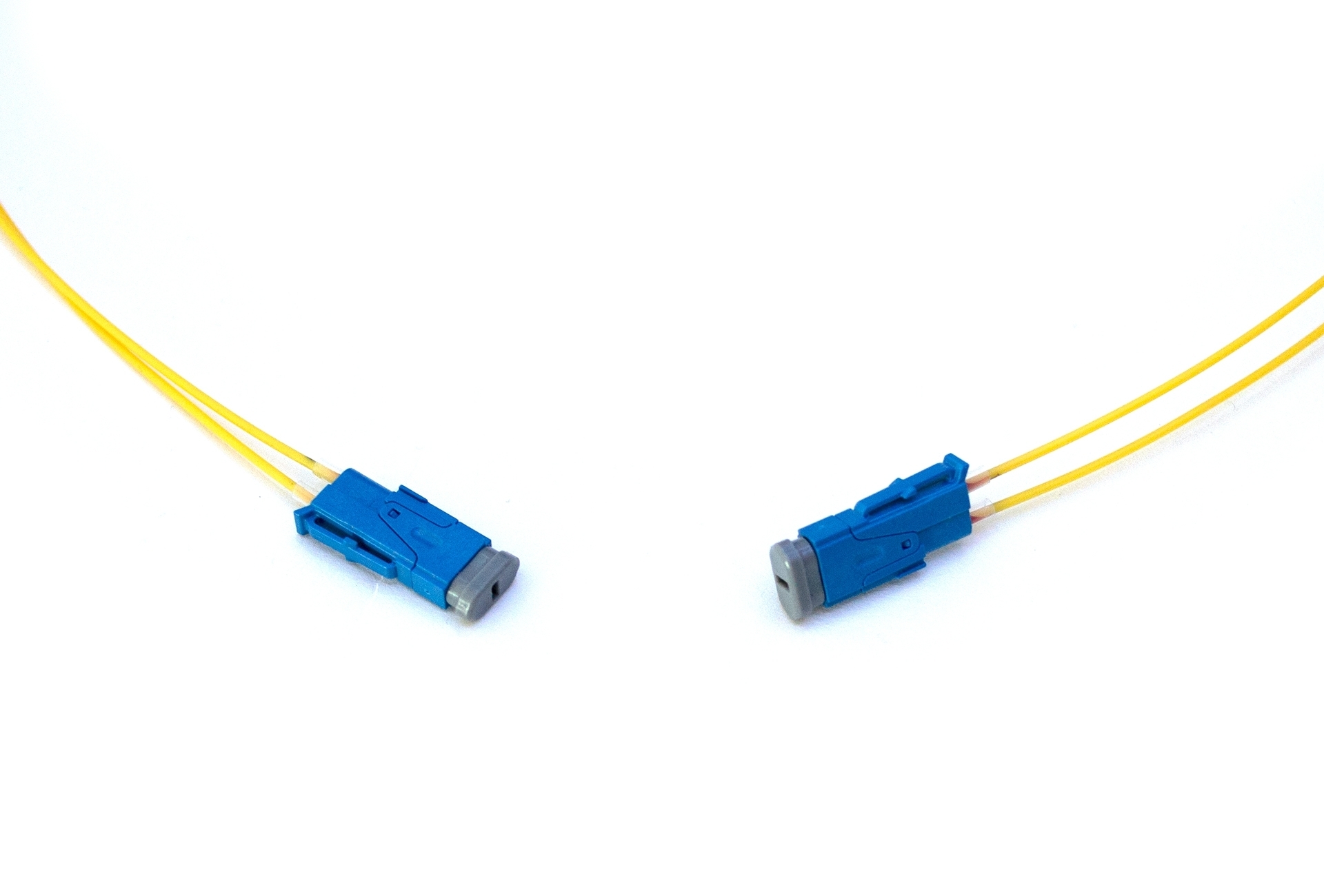

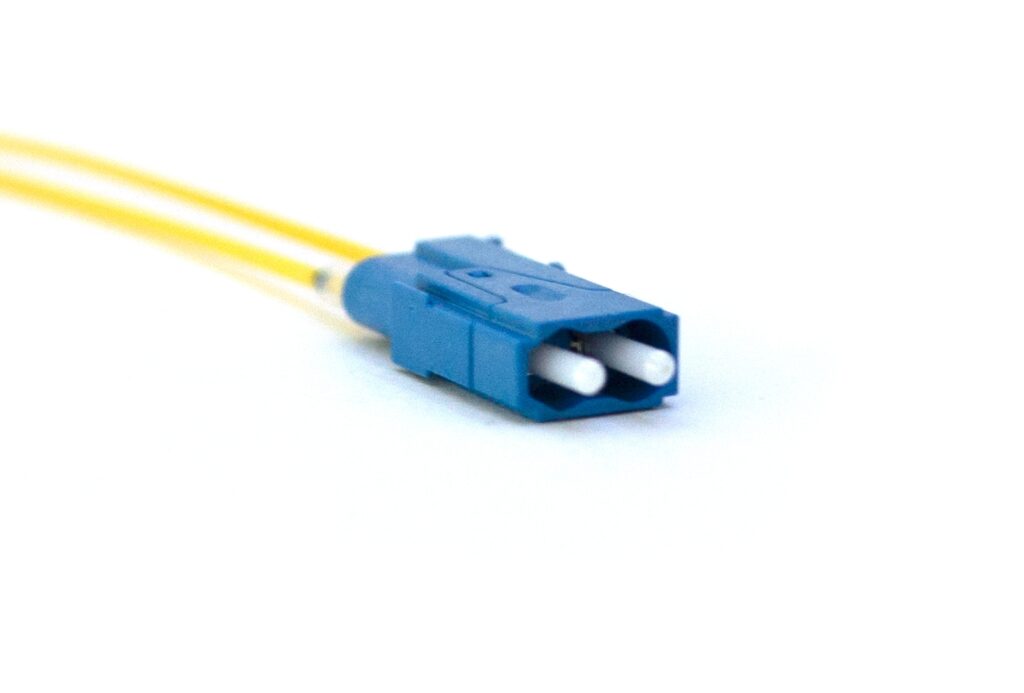

MDC Jr. SM/MM
|
||
| Dodržiavanie predpisov | Telecordia GR-326 | ||
| Farba puzdra | SM - modrá (UPC) / zelená (APC) MM - Aqua / Magenta / Lime Green |
||
| Farba topánky | - | ||
| Poľský | Ploché SM (UPC) / uhlové (APC) / ploché MM (PC) | ||
| Vložné straty (podľa IEC 61300-3-4 metóda B) |
<0,25 dB (@850/1300 nm a @1310/1550 nm) |
||
| Straty spätného toku (podľa IEC 61300-3-6) |
>50 dB (UPC) (@1310/1550 nm) >65B (APC) (@1310/1550nm) >20 dB (@850/1300 nm) |
||
| Identifikácia | Štítok na sledovanie s jedinečným sériovým číslom na oboch koncoch káblovej súpravy. | ||
| Balenie |
Každá zostava v zapečatenom PE vrecku, hromadné balenie v kartónovej krabici.
|
||
- Kreslenie výrobku
- Kreslenie výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Káblový technický list
- Káblový technický list
- Špecifikácia balenia
- Postup čistenia optického konektora
- Polarity
- Inštalácia káblov
- Inštalácia káblov
- Inštalácia káblov
|
Popis
|
Číslo partnera/objednávkový kód
|
| MDC/UPC - MDC/UPC OS2 duplexná prepojka | C299-WWX-xxx |
| MDC/PC - MDC/PC OM3 duplexný mostík | C293-WWX-xxx |
| MDC/PC - MDC/PC OM4 duplexný mostík | C294-WWX-xxx |
| MDC/PC - MDC/PC OM5 duplexný mostík | C295-WWX-xxx |
| MDC/UPC - MDC/UPC OS2 duplexná prepojka STRAIGHT | C299-WWX-xxx-S |
| MDC/PC - MDC/PC OM3 duplexný mostík STRAIGHT | C293-WWX-xxx-S |
| MDC/PC - MDC/PC OM4 duplexný mostík STRAIGHT | C294-WWX-xxx-S |
| MDC/PC - MDC/PC OM5 duplexný mostík STRAIGHT | C295-WWX-xxx-S |
| MDC/UPC - LCD/UPC uniboot OS2 duplexný mostík | C299-WLU-xxx |
| MDC/UPC - LCD/APC uniboot OS2 duplexný mostík | C299-WAU-xxx |
| MDC/PC - LCD/PC uniboot OM3 duplexný mostík | C293-WLU-xxx |
| MDC/PC - LCD/PC uniboot OM4 duplexný mostík | C294-WLU-xxx |
| MDC/PC - LCD/PC uniboot OM5 duplexný mostík | C295-WLU-xxx |
| MDC/UPC- LCD/UPC uniboot OS2 duplexná prepojka STRAIGHT | C299-WLU-xxx-S |
| MDC/UPC - LCD/APC uniboot OS2 duplexná prepojka STRAIGHT | C299-WAU-xxx-S |
| MDC/PC - LCD/PC uniboot OM3 duplexný mostík STRAIGHT | C293-WLU-xxx-S |
| MDC/PC - LCD/PC uniboot OM4 duplexný mostík STRAIGHT | C294-WLU-xxx-S |
| MDC/PC - LCD/PC uniboot OM5 duplexný mostík STRAIGHT | C295-WLU-xxx-S |
