Rozsah teplôt
|
Vnútorné kontrolované prostredie (-10°C/+60°C) | ||
| Parametre kábla |
Materiál bundy
|
OFNP
|
|
|
Konštrukcia kábla
|
Okrúhly kábel s jedným plášťom | ||
|
Vonkajší priemer
|
2,3 mm | ||
|
Počet vlákien
|
16 | ||
|
Typ vlákna
|
SM OS2 alebo MMF OM3/OM4
|
||
| Rozsah teplôt | Prevádzka: 0°C až +70°C | ||
| Skladovanie: -40°C až +70°C | |||
|
Inštalácia: 0°C až +60°C
|
|||
|
CPR
|
NEUPLATŇUJE SA
|
||
| Parametre konektora | MMC SM / MM | LC SM / LC MM | |
|
Dodržiavanie predpisov
|
Telcordia GR-1435 | Telcordia GR-326 | |
|
Farba puzdra
|
SM - zelená (APC)
MM - zelená (APC)
|
SM - modrá (PC) / zelená (APC)
MM - Aqua / Magenta / Lime Green |
|
|
Farba topánky
|
Čierna | Zelená (APC) / Biela | |
|
Poľský
|
Uhlové (APC) | Uhlové (APC) / Ploché (PC) | |
|
Vložné straty
(podľa IEC 61300-3-4 metóda B)
|
<0,35 dB
(@1310/1550nm / @850/1300nm)
|
<0,25 dB (@1310/1550 nm / @850/1300 nm) |
|
|
Straty spätného toku
(podľa IEC 61300-3-6)
|
>60dB(APC) / >20dB
(@1310/1550nm / @850/1300nm)
|
>50dB(UPC) / >60dB(APC) / >30dB (@1310/1550nm / @850/1300nm) |
|
| Fanout |
Materiál (karoséria / ostatné časti)
|
ABS / kov *
|
|
|
Priemer tela Duralino
|
15,5 mm | ||
|
Hodnotenie IP
|
IP40 | ||
| Identifikácia | Štítok na sledovanie s jedinečným sériovým číslom na oboch koncoch káblovej súpravy. | ||
| Balenie |

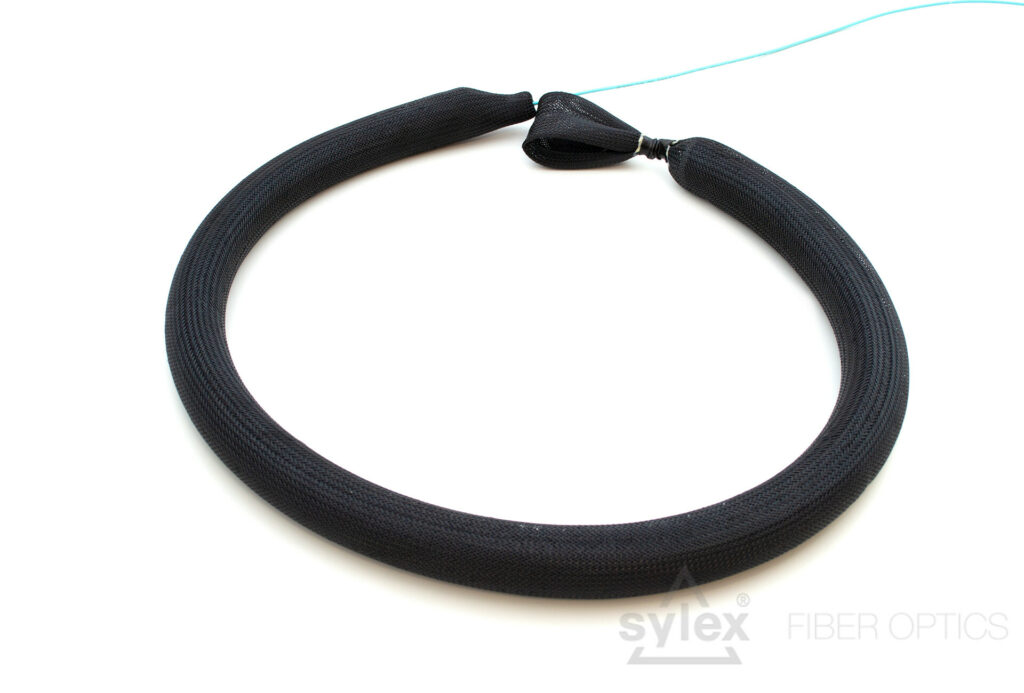

Každá zostava v zapečatenom PE vrecku, hromadné balenie v kartónovej krabici. Dlhšie dĺžky navinuté na kartóne.
|
||
* Voliteľné kovové telo Fanout
- Kreslenie výrobku
- Kreslenie výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Káblový technický list
- Káblový technický list
- Špecifikácia balenia
- Postup čistenia optického konektora
- Polarity
- Inštalácia káblov
- Inštalácia káblov
- Inštalácia káblov
|
Popis
|
Číslo partnera/objednávkový kód
|

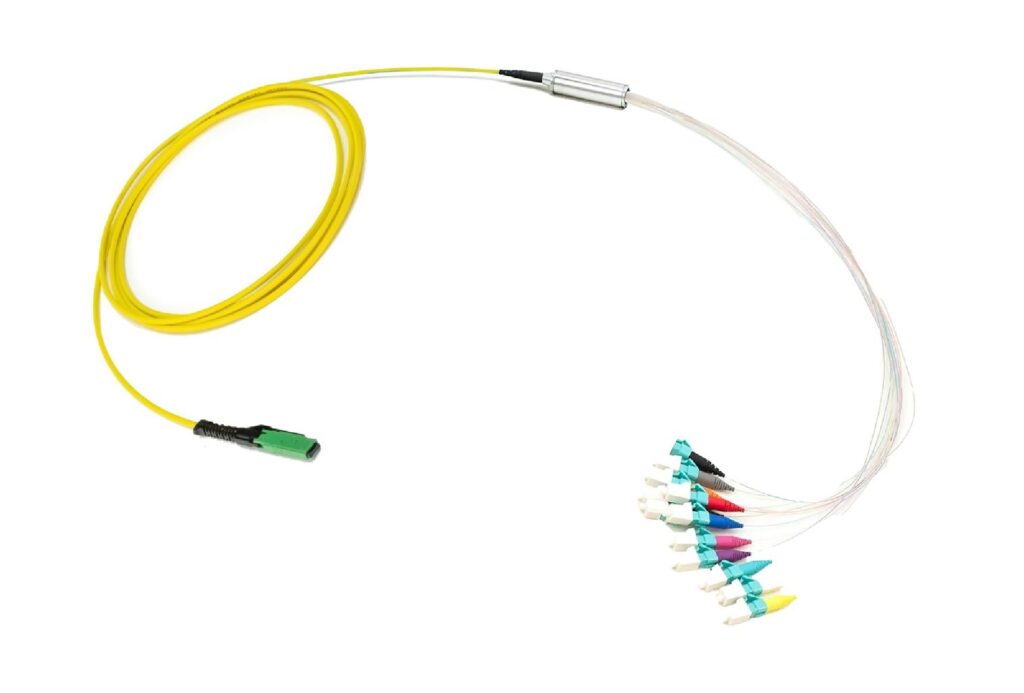

| 1x16f MMC/APC(F) na 16xLC/APC 900um 16-vláknový OS2 Duralino fanout | V169-AJ9-xxx |
| 1x16f MMC/APC(F) na 16xLC/PC 900um 16-vláknový OM3 Duralino fanout | V163-AI9-xxx |
| 1x16f MMC/APC(F) na 16xLC/PC 900um 16-vláknový OM4 Duralino fanout | V164-AI9-xxx |
| 1x16f MMC/APC(F) na 16xLC/APC simplex 16-vláknový OS2 Duralino fanout | V169-ADS-xxx |
| 1x16f MMC/APC(F) na 16xLC/PC simplexný 16-vláknový OM3 Duralino fanout | V163-ACS-xxx |
| 1x16f MMC/APC(F) na 16xLC/PC simplexný 16-vláknový OM4 Duralino fanout | V164-ACS-xxx |
* Viac informácií nájdete na výkrese.
