Rozsah teplôt
|
Vnútorné kontrolované prostredie (-10°C/+60°C) | ||
| Parametre kábla |
Materiál bundy
|
LSZH
|
|
|
Konštrukcia kábla
|
Mikrosúbor | ||
|
Vonkajší priemer
|
5,7 mm | ||
|
Počet vlákien
|
48 | ||
|
Typ vlákna
|
SM OS2 alebo MMF OM3/OM4/OM5
|
||
| Rozsah teplôt | Prevádzka: -10°C až +70°C | ||
| Skladovanie: -25°C až +70°C | |||
|
Inštalácia: -5°C až +50°C
|
|||
|
CPR
|
Cca-s1a, d1, a1
|
||
| Parametre konektora | MTP/MTP PRO SM / MM | LC SM / LC MM | |
|
Dodržiavanie predpisov
|
Americká norma CONEC
|
Telcordia GR-326 | |
|
Farba puzdra
|
SM - zelená (APC)
MM - Aqua/Magenta/Lime Green
|
SM - modrá (PC)/zelená (APC) MM - Aqua/Magenta/Lime Green |
|
|
Farba topánky
|
Čierna | Zelená (APC)/biela | |
|
Poľský
|
Šikmé (APC) / Ploché (PC) | Šikmé (APC) / Ploché (PC) | |
|
Vložné straty
(podľa IEC 61300-3-4 metóda B)
|
<0,35 dB
(@1310/1550nm / @850/1300nm)
|
<0,25 dB (@1310/1550nm / @850/1300nm) |
|
|
Straty spätného toku
(podľa IEC 61300-3-6)
|
>50dB(APC) / >20dB
(@1310/1550nm / @850/1300nm)
|
>50dB(UPC)/>60dB(APC) / >30dB (@1310/1550nm / @850/1300nm) |
|

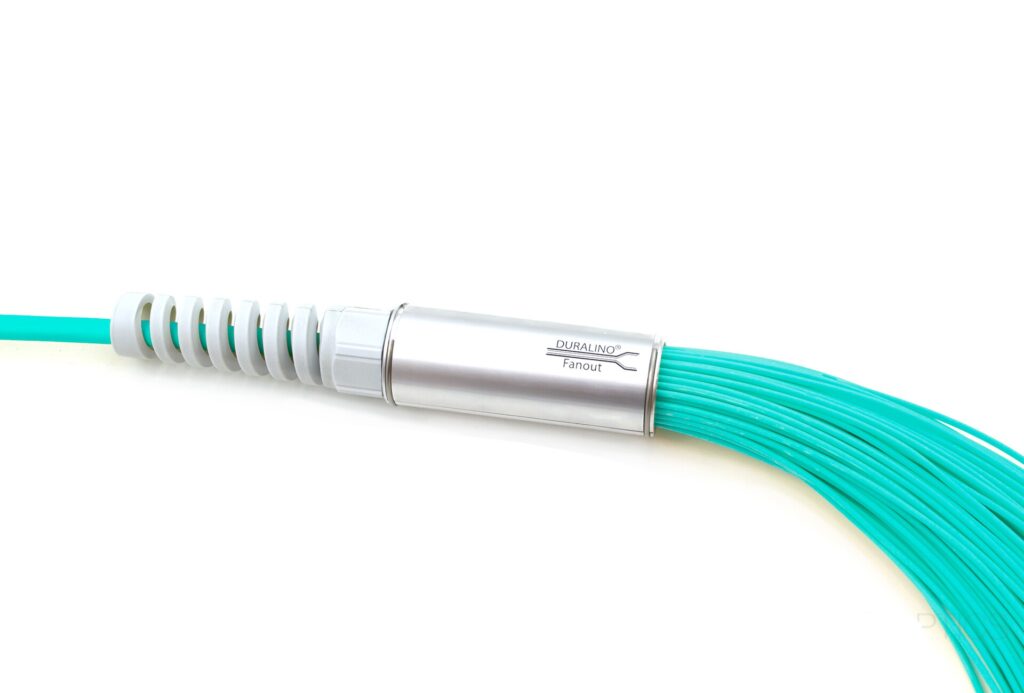

| Fanout |
Materiál (karoséria / ostatné časti)
|
ABS* / kov
|
|
|
Priemer tela Duralino
|
15,5 mm | ||
|
Hodnotenie IP
|
IP40 | ||
| Identifikácia | Štítok na sledovanie s jedinečným sériovým číslom na oboch koncoch káblovej súpravy. | ||
| Balenie |

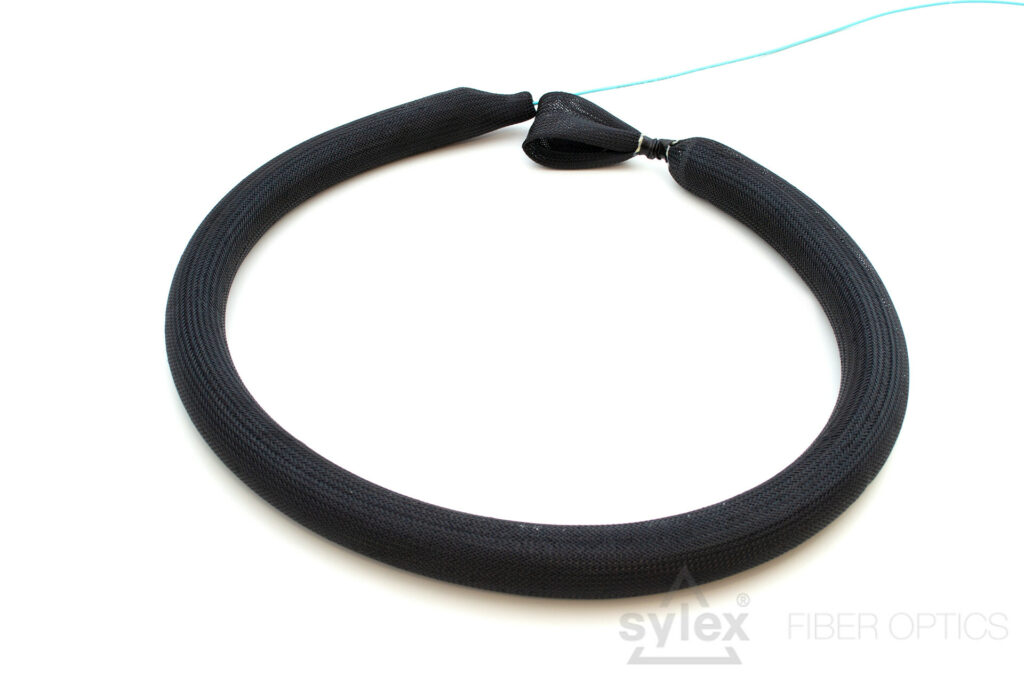

Každá zostava v zapečatenom PE vrecku, hromadné balenie v kartónovej krabici. Dlhšie dĺžky navinuté na kartónovej/drevenej cievke.
|
||
* Voliteľné kovové telo Fanout
- Kreslenie výrobku
- Kreslenie výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Káblový technický list
- Káblový technický list
- Špecifikácia balenia
- Postup čistenia optického konektora
- Polarity
- Inštalácia káblov
- Inštalácia káblov
- Inštalácia káblov
|
Popis
|
Číslo partnera/objednávkový kód
|

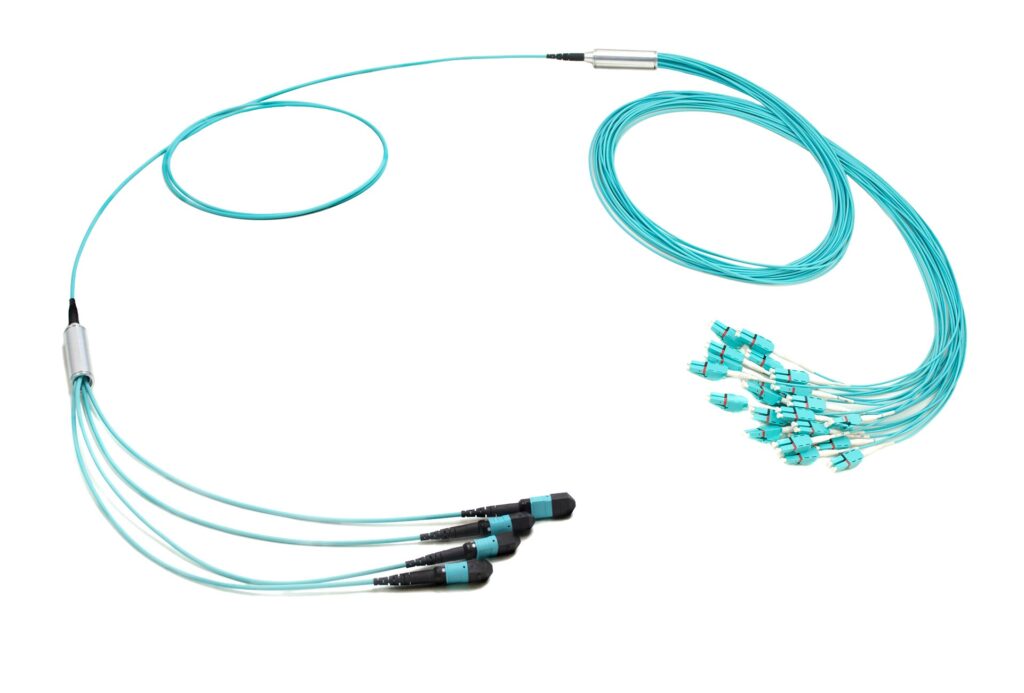

| 4x12f MTP(F) na 48xLC/APC 48-vláknový OS2 Duralino fanout uniboot, priame pripojenie | F489-FAU-xxx-S |
| 4x12f MTP(F) na 48xLC 48-vláknový OS2 Duralino fanout uniboot, priame pripojenie | F489-FLU-xxx-S |
| 4x12f MTP(F) na 48xLC 48-vláknové OM3 Duralino fanout uniboot, priame pripojenie | F483-FLU-xxx-S |
| 4x12f MTP(F) na 48xLC 48-vláknové OM4 Duralino fanout uniboot, priame pripojenie | F484-FLU-xxx-S |
| 4x12f MTP(F) na 48xLC 48-vláknové OM5 Duralino fanout uniboot, priame pripojenie | F485-FLU-xxx-S |
| 4x12f MTP(M) na 48xLC/APC 48-vláknový OS2 Duralino fanout uniboot, priame pripojenie | F489-MAU-xxx-S |
| 4x12f MTP(M) na 48xLC 48-vláknový OS2 Duralino fanout uniboot, priame pripojenie | F489-MLU-xxx-S |
| 4x12f MTP(M) na 48xLC 48-vláknové OM3 Duralino fanout uniboot, priame pripojenie | F483-MLU-xxx-S |
| 4x12f MTP(M) na 48xLC 48-vláknové OM4 Duralino fanout uniboot, priame pripojenie | F484-MLU-xxx-S |
| 4x12f MTP(M) na 48xLC 48-vláknové OM5 Duralino fanout uniboot, priame pripojenie | F485-MLU-xxx-S |
| 4x12f MTP(F) PRO na 48xLC/APC 48-vláknový OS2 Duralino fanout uniboot, priame pripojenie | F489-JAU-xxx-S |
| 4x12f MTP(F) PRO na 48xLC 48-vláknový OS2 Duralino fanout uniboot, priame pripojenie | F489-JLU-xxx-S |
| 4x12f MTP(F) PRO na 48xLC 48-vláknové OM3 Duralino fanout uniboot, priame pripojenie | F483-JLU-xxx-S |
| 4x12f MTP(F) PRO na 48xLC 48-vláknové OM4 Duralino fanout uniboot, priame pripojenie | F484-JLU-xxx-S |
| 4x12f MTP(F) PRO na 48xLC 48-vláknové OM5 Duralino fanout uniboot, priame pripojenie | F485-JLU-xxx-S |
| 4x12f MTP(M) PRO na 48xLC/APC 48-vláknový OS2 Duralino fanout uniboot, priame pripojenie | F489-PAU-xxx-S |
| 4x12f MTP(M) PRO na 48xLC 48-vláknový OS2 Duralino fanout uniboot, priame pripojenie | F489-PLU-xxx-S |
| 4x12f MTP(M) PRO na 48xLC 48-vláknové OM3 Duralino fanout uniboot, priame pripojenie | F483-PLU-xxx-S |
| 4x12f MTP(M) PRO na 48xLC 48-vláknové OM4 Duralino fanout uniboot, priame pripojenie | F484-PLU-xxx-S |
| 4x12f MTP(M) PRO na 48xLC 48-vláknové OM5 Duralino fanout uniboot, priame pripojenie | F485-PLU-xxx-S |
| 4x12f MTP(F) na 48xLC/APC 48-vláknový OS2 Duralino fanout s priechodkou uniboot, priame pripojenie | H489-FAU-xxx-S |
| 4x12f MTP(F) na 48xLC 48-vláknový OS2 Duralino fanout s priechodkou uniboot, priame pripojenie | H489-FLU-xxx-S |
| 4x12f MTP(F) na 48xLC 48-vláknový OM3 Duralino fanout s priechodkou uniboot, priame pripojenie | H483-FLU-xxx-S |
| 4x12f MTP(F) na 48xLC 48-vláknový OM4 Duralino fanout s priechodkou uniboot, priame pripojenie | H484-FLU-xxx-S |
| 4x12f MTP(F) na 48xLC 48-vláknový OM5 Duralino fanout s priechodkou uniboot, priame pripojenie | H485-FLU-xxx-S |
| 4x12f MTP(M) na 48xLC/APC 48-vláknový OS2 Duralino fanout s priechodkou uniboot, priame pripojenie | H489-MAU-xxx-S |
| 4x12f MTP(M) na 48xLC 48-vláknový OS2 Duralino fanout s priechodkou uniboot, priame pripojenie | H489-MLU-xxx-S |
| 4x12f MTP(M) na 48xLC 48-vláknový OM3 Duralino fanout s priechodkou uniboot, priame pripojenie | H483-MLU-xxx-S |
| 4x12f MTP(M) na 48xLC 48-vláknový OM4 Duralino fanout s priechodkou uniboot, priame pripojenie | H484-MLU-xxx-S |
| 4x12f MTP(M) na 48xLC 48-vláknový OM5 Duralino fanout s priechodkou uniboot, priame pripojenie | H485-MLU-xxx-S |
| 4x12f MTP(F) PRO na 48xLC/APC 48-vláknový OS2 Duralino fanout s priechodkou uniboot, priame pripojenie | H489-JAU-xxx-S |
| 4x12f MTP(F) PRO na 48xLC 48-vláknový OS2 Duralino fanout s priechodkou uniboot, priame pripojenie | H489-JLU-xxx-S |
| 4x12f MTP(F) PRO na 48xLC 48-vláknový OM3 Duralino fanout s priechodkou uniboot, priame pripojenie | H483-JLU-xxx-S |
| 4x12f MTP(F) PRO na 48xLC 48-vláknový OM4 Duralino fanout s priechodkou uniboot, priame pripojenie | H484-JLU-xxx-S |
| 4x12f MTP(F) PRO na 48xLC 48-vláknový OM5 Duralino fanout s priechodkou uniboot, priame pripojenie | H485-JLU-xxx-S |
| 4x12f MTP(M) PRO na 48xLC/APC 48-vláknový OS2 Duralino fanout s priechodkou uniboot, priame pripojenie | H489-PAU-xxx-S |
| 4x12f MTP(M) PRO na 48xLC 48-vláknový OS2 Duralino fanout s priechodkou uniboot, priame pripojenie | H489-PLU-xxx-S |
| 4x12f MTP(M) PRO na 48xLC 48-vláknový OM3 Duralino fanout s priechodkou uniboot, priame pripojenie | H483-PLU-xxx-S |
| 4x12f MTP(M) PRO na 48xLC 48-vláknový OM4 Duralino fanout s priechodkou uniboot, priame pripojenie | H484-PLU-xxx-S |
| 4x12f MTP(M) PRO na 48xLC 48-vláknový OM5 Duralino fanout s priechodkou uniboot, priame pripojenie | H485-PLU-xxx-S |
* k dispozícii aj s krížovým pripojením, viac informácií nájdete na výkrese
