Rozsah teplôt
|
Vnútorné kontrolované prostredie (-10°C /+60°C) | ||
| Parametre kábla |
Rozmery
|
129 x 125 x 36 x mm
|
|
| Materiál | práškový náter ocele | ||
| Farba | svetlosivá RAL7035 | ||
| Kapacita | až 12 vlákien/konektorov | ||

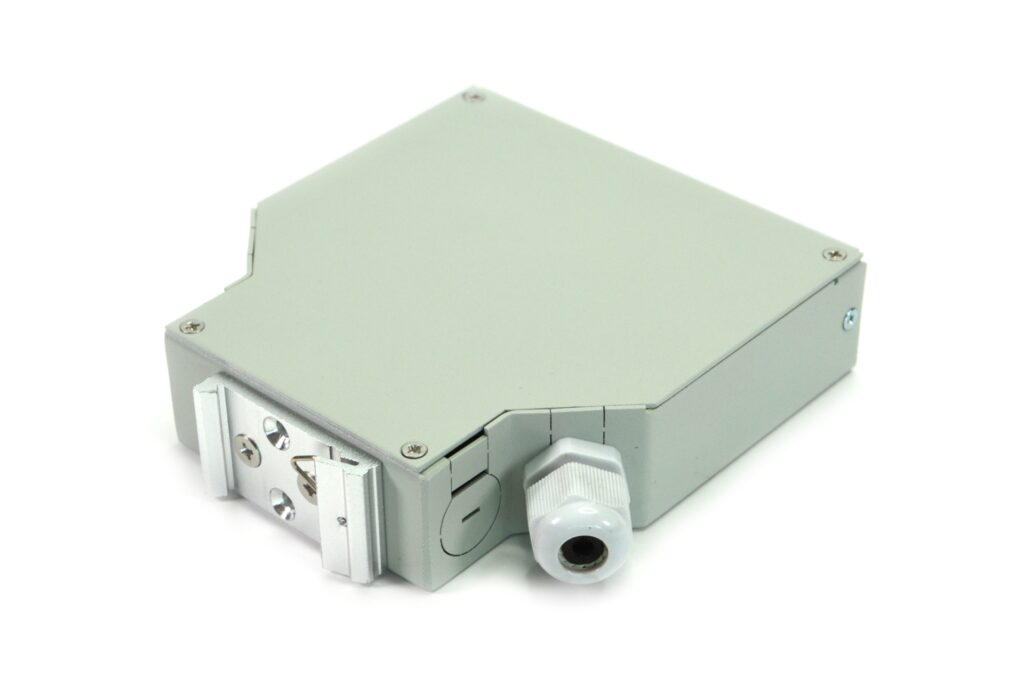

| Vstupný port pre káble | 1x PG11, 3x PG11 skrutkovacia zástrčka alebo iné varianty | ||

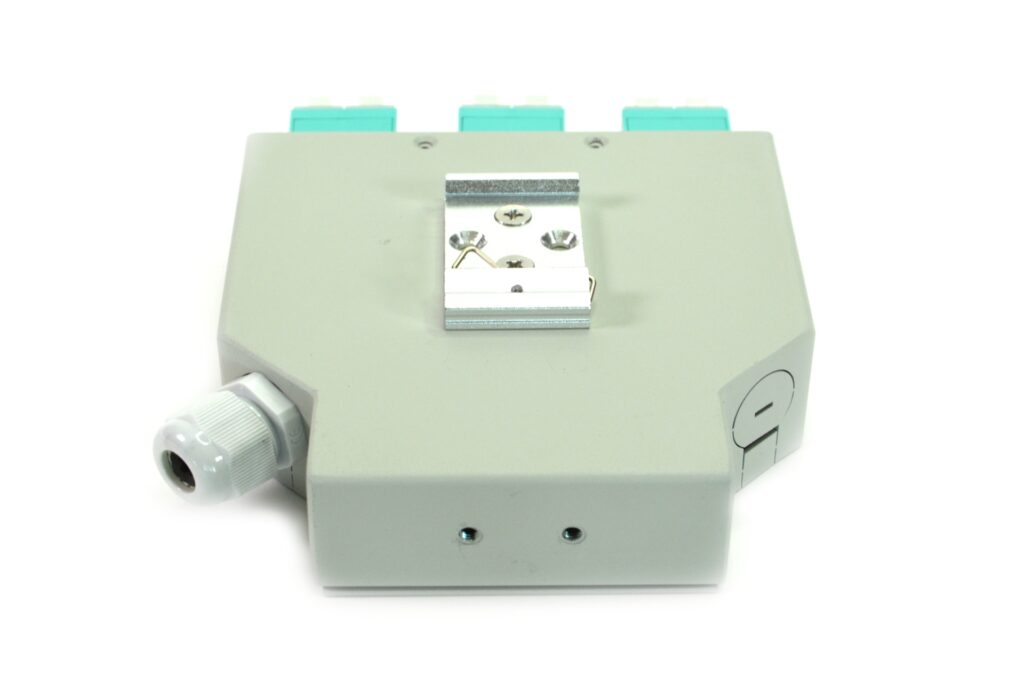

| Metóda fixácie | Držiak Din Rail Snap-on | ||
|
Vložné straty
(podľa IEC 61300-3-4 metóda B)
|
<0,25 dB (@1310/1550 nm) <0,25 dB (@850/1300 nm) |
||
|
Straty spätného toku
(podľa IEC 61300-3-6)
|
>50 dB (UPC)/>60 dB (APC) (@1310/1550 nm) >30 dB (@850/1300 nm) |
||
| detaily v sekcii copíky | |||
| Identifikácia | Štítok s jedinečným sériovým číslom. | ||
| Balenie |
Každý patchpanel v kartónovej krabici, bulkpack v hlavnej kartónovej krabici.
|
||
- Kreslenie výrobku
- Kreslenie výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Karta výrobku
- Káblový technický list
- Káblový technický list
- Špecifikácia balenia
- Postup čistenia optického konektora
- Polarity
- Inštalácia káblov
- Inštalácia káblov
- Inštalácia káblov
|
Popis
|
Číslo partnera/objednávkový kód
|

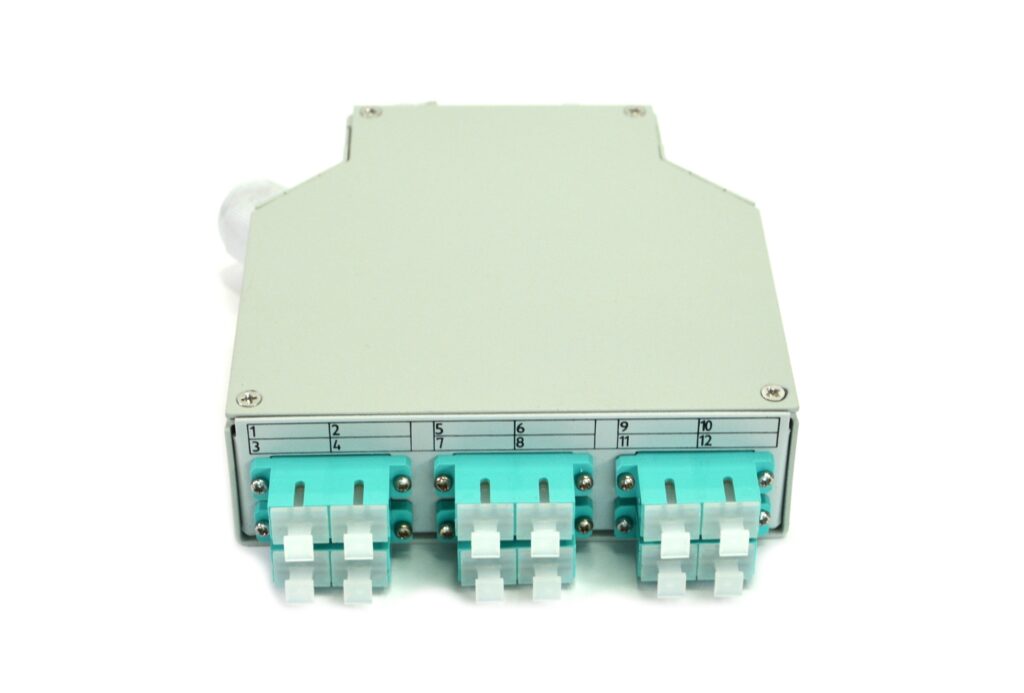

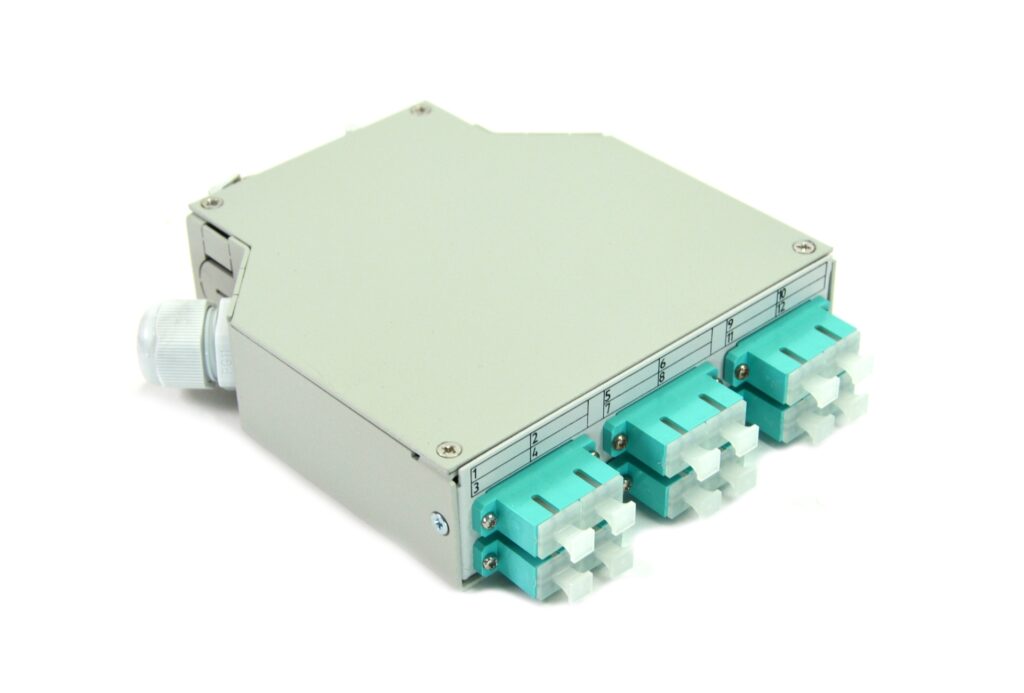

| Din Rail Box 12x SC/PC (6xSCD) OM4 plne naložený | D124-SS2-GRY |
| Din Rail Box 12x SC/PC (6xSCD) OM3 plne naložený | D123-SS2-GRY |
| Din Rail Box 12x SC/APC (6xSCD) OS2 plne naložený | D129-BS2-GRY |
| Din Rail Box 12x SC/UPC (6xSCD) OS2 plne naložený | D129-SS2-GRY |
| Din Rail Box 6x SC/PC adaptéry magenta plne naložené | D064-SS1-GRY |
| Din Rail Box 6x SC/PC adaptéry aqua plne naložené | D063-SS1-GRY |
| Din Rail Box 6x SC/APC adaptéry zelené plne naložené | D069-BS1-GRY |
| Din Rail Box 6x SC/UPC adaptéry modré plne naložené | D069-SS1-GRY |
| Din Rail Box 8x SC/PC (4xSCD) adaptéry magenta plne naložené | D084-SS2-GRY |
| Din Rail Box 8x SC/PC (4xSCD) adaptéry aqua plne naložené | D083-SS2-GRY |
| Din Rail Box 8x SC/APC (4xSCD) adaptéry zelené plne naložené | D089-BS2-GRY |
| Din Rail Box 8x SC/UPC (4xSCD) adaptéry modré plne naložené | D089-SS2-GRY |
| Din Rail Box 4x SC/PC adaptéry magenta plne naložené | D044-SS1-GRY |
| Din Rail Box 4x SC/PC adaptéry aqua plne naložené | D043-SS1-GRY |
| Din Rail Box 4x SC/APC adaptéry zelené plne naložené | D049-BS1-GRY |
| Din Rail Box 4x SC/UPC adaptéry modré plne naložené | D049-SS1-GRY |
| Skrinka Din Rail so 6x SCD magenta adaptérom (12 SC portov) | D124-SX2-GRY |
| Din Rail Box so 6x SCD aqua adaptérom (12 SC portov) | D123-SX2-GRY |
| Din Rail Box so 6x zeleným adaptérom SCD (12 SC portov) | D129-BX2-GRY |
| Skrinka Din Rail so 6x modrým adaptérom SCD (12 SC portov) | D129-SX2-GRY |
| Din Rail Box s 6x SC magenta adaptérom (6 SC portov) | D064-SX1-GRY |
| Din Rail Box s 6x SC aqua adaptérom (6 SC portov) | D063-SX1-GRY |
| Din Rail Box so zeleným adaptérom 6x SC (6 SC portov) | D069-BX1-GRY |
| Din Rail Box s modrým adaptérom 6x SC (6 SC portov) | D069-SX1-GRY |
| Skrinka Din Rail so 4x SCD magenta adaptérom (8 SC portov) | D084-SX2-GRY |
| Din Rail Box so 4x SCD aqua adaptérom (8 SC portov) | D083-SX2-GRY |
| Skrinka Din Rail so 4x zeleným adaptérom SCD (8 SC portov) | D089-BX2-GRY |
| Skrinka Din Rail so 4x modrým adaptérom SCD (8 SC portov) | D089-SX2-GRY |
| Din Rail Box s adaptérom 4x SC magenta (4 SC porty) | D044-SX1-GRY |
| Din Rail Box s adaptérom 4x SC aqua (4 SC porty) | D043-SX1-GRY |
| Din Rail Box so zeleným adaptérom 4x SC (4 SC porty) | D049-BX1-GRY |
| Din Rail Box s modrým adaptérom 4x SC (4 SC porty) | D049-SX1-GRY |

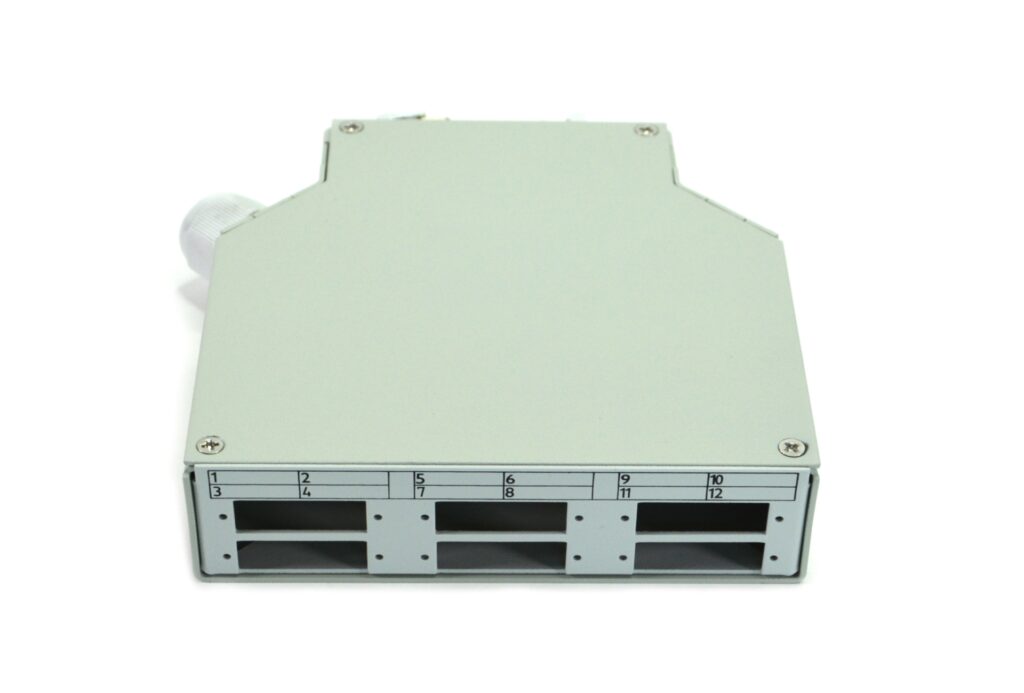

| Skrinka Din Rail s prednou doskou 6x SCD/STD/LCQ prázdna | D12X-XX2-GRY |
| Din Rail Box s prednou doskou 6x SC/LCD prázdny | D12X-XX1-GRY |
| Skrinka Din Rail s prednou doskou 4x SCD/STD/LCQ prázdna | D08X-XX2-GRY |
| Din Rail Box s prednou doskou 4x SC/LCD prázdny | D08X-XX1-GRY |
